我的網路備忘史 My Network 2

去年(2014)9月份,一直期待DS415+在各大展出沒
於2014/9/20終於入手(當時還比上市日早五日到手),投入戰區
在家服務的DS413、DS111也已傳好一堆移轉資料來歡迎新成員…

當DS415+買到時,因其作業系統還尚未上架,故主機也只能放在那等待發表(呆)…

2014/9/19購入的DS415+

DS111是24H運作當動物機及Mail Server等
而DS413是來當相片及個人部落格站台及DS111資料備份用…

DS415+入手後,DS111準備去進行另一段旅程,而在家的就是DS413、DS415+

DS415+ 主要相關資料訊息:
處理器型號 Intel Atom C2538(四核心 2.4 GHz)
系統記憶體 2 GB DDR3
相容磁碟類型(磁碟熱插拔支援)
2.5″、3.5″ SATA III / SATA II HDD、SSD
外接連接埠
USB 2.0 連接埠:1
USB 3.0 連接埠:2
eSATA 連接埠:1
RJ 45(GIGA):2

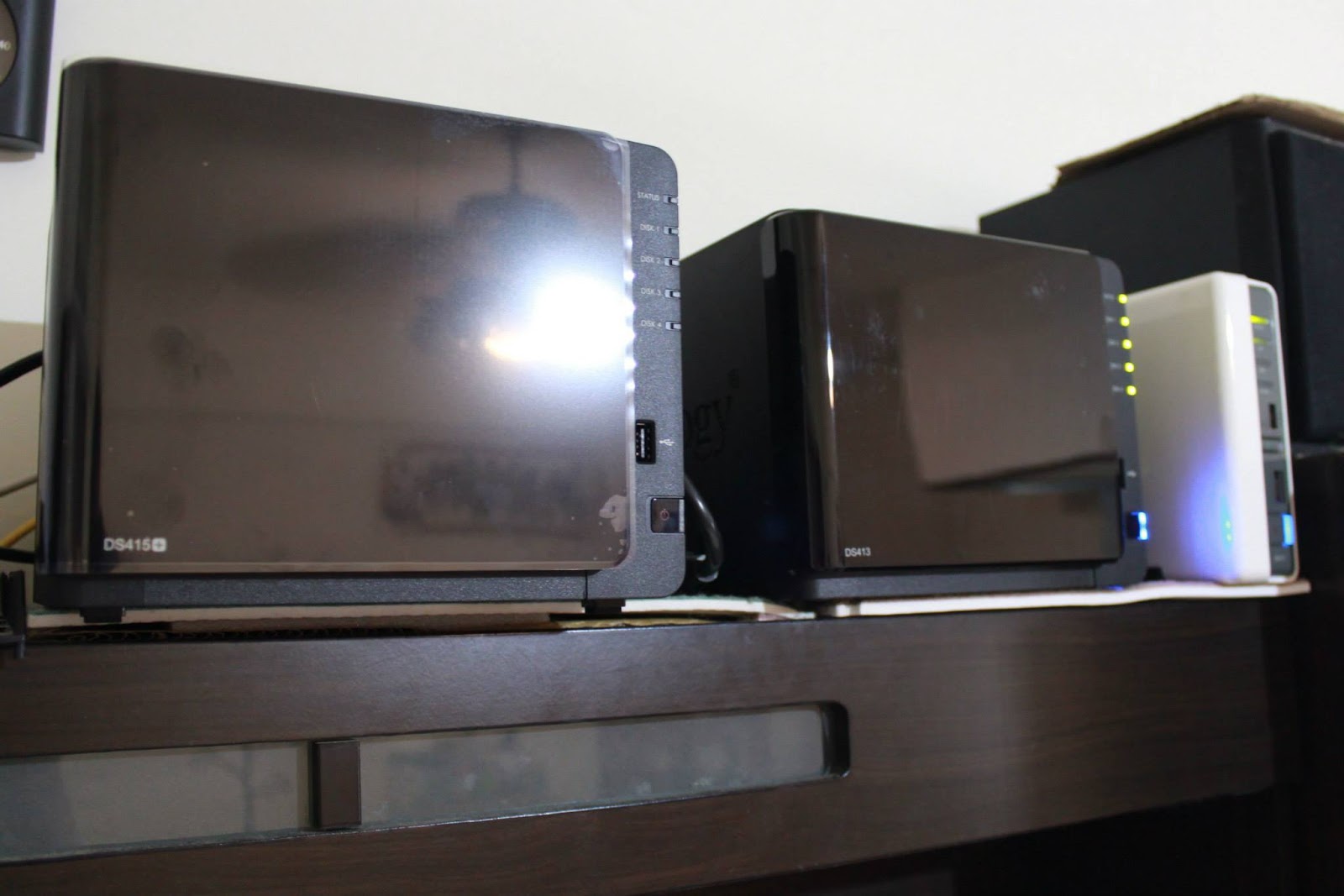

全體一列拍照
當時的網路配備(架構連結
DS 111  HGST 1TB
DS 413  Seagate 1.5TB *2 + WD 808GB *2
之後一位學長支援了 Seagate 3TB
USB隨身碟也加入…2.5″ WD 500G +2.5″ Hitachi 500G + 2.5 Fujitsu 320G
重新分配後剛好八顆HD,於是那一陣子都在移動資料
也在試著不同硬碟架構組合的狀況情形,如何搬移等等…
RAID 1、RAID 0、RAID 5(3和4顆HD)
雖然家裡只是需要簡單的存放區,但也當成企業型架構來運作
反正家裡目前有四個人在使用電腦,有些目錄要設定唯讀及限制等
於是花了好一陣子在搬資料,接著把家裡的電腦去硬碟化
通通改為SSD開機,而相關的資料紀錄都存放在個人的home裡面
所幸先在DS111已有架設,後進行擴充及改目錄配置
另外在交換器及無線路由部份:
去年11-12月,因家中房間大改裝,直接連線的將改為連入交換器
但房間的設備基本是三台以上,故五埠交換器已不敷使用,改升八埠交換器

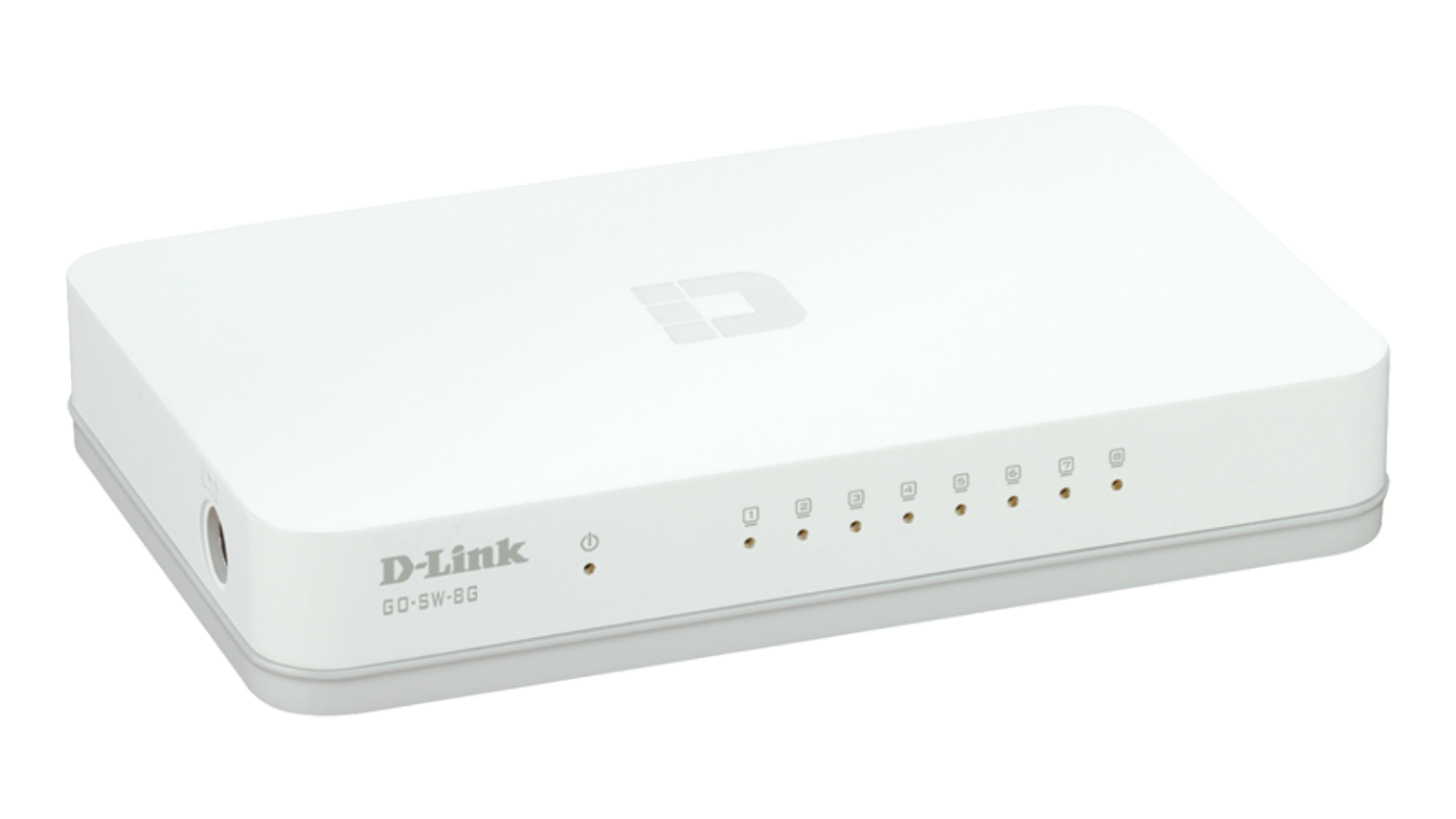

D-LINK DGS-1008A

原台北家中的訊號台為TP Link WR1043ND因韌體頻頻熱當故刷成DD-WRT
但又因其內部電腦已膨脹,時有重開情形,故改為Netis WF2780替換服役

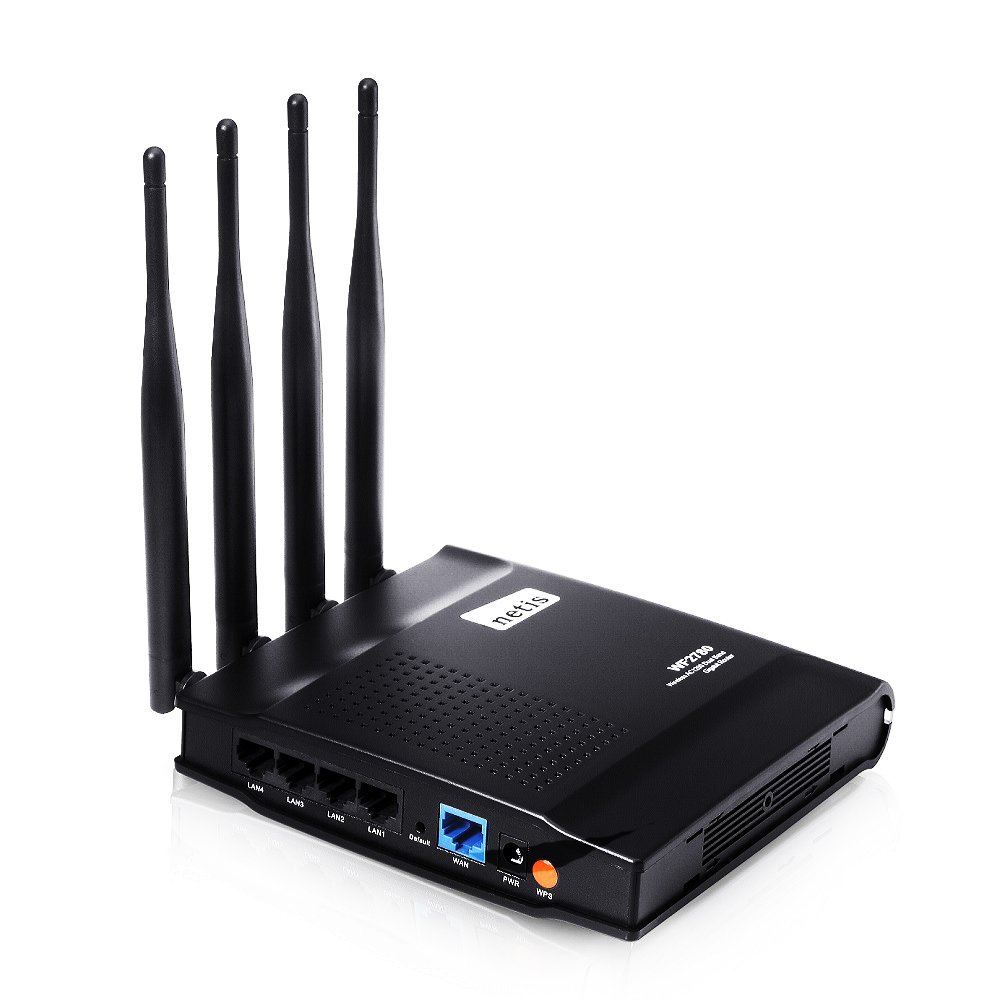

Netis WF2780

 為了增加5G頻段及延伸WIFI訊號,加入Netgear wndr3700V4來擴增

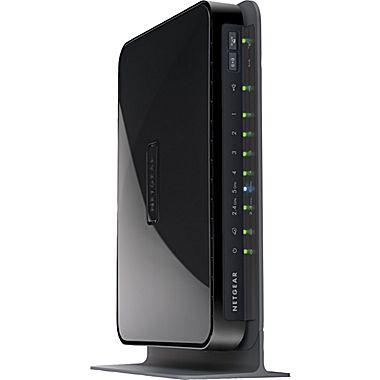

Netgear wndr3700V4

去年的10月份因為主機都放在電視櫃上,且線路一團亂,所以後面改了一下
將所有線路統統整理,用了壓條固定住,而線路也走資訊孔蓋(電話線)
購置機櫃除了花也佔空間,沒必要。恰好發現櫃子旁有空間剛好足以放下設備
於是,那一陣子光是拉線就累癱了…

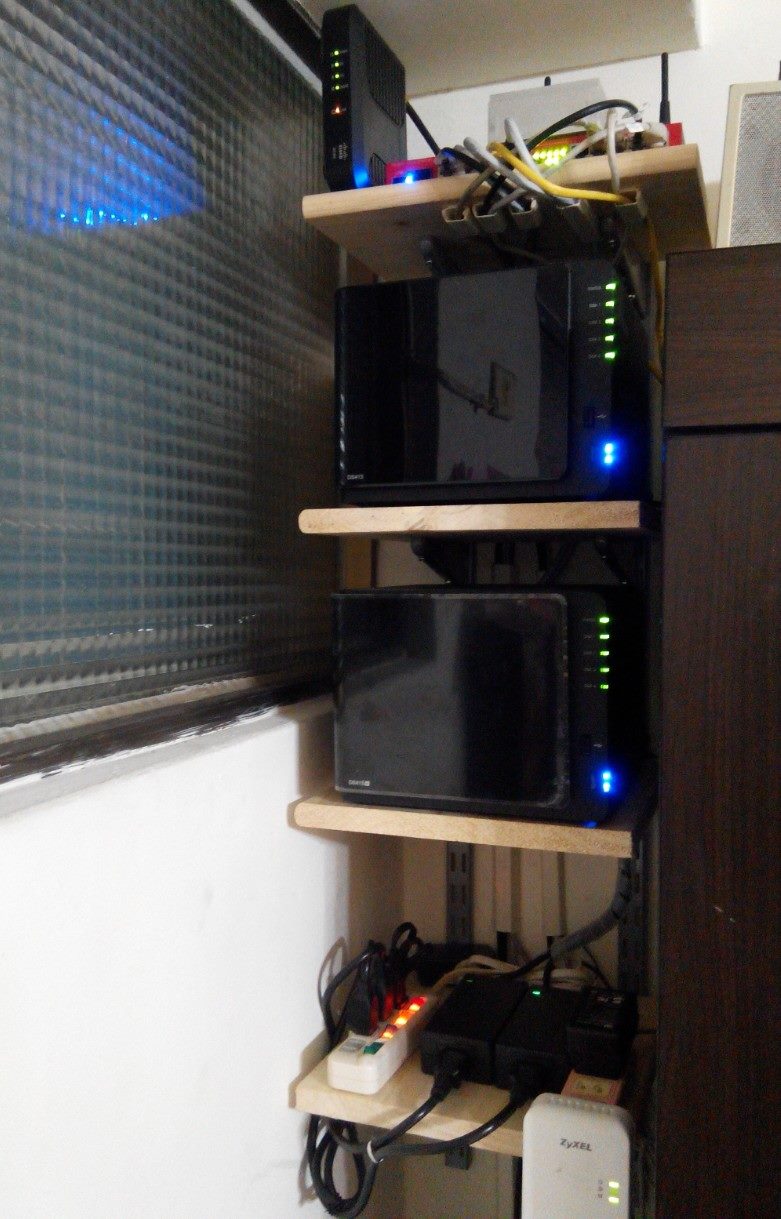

網路備及Nas們的新家

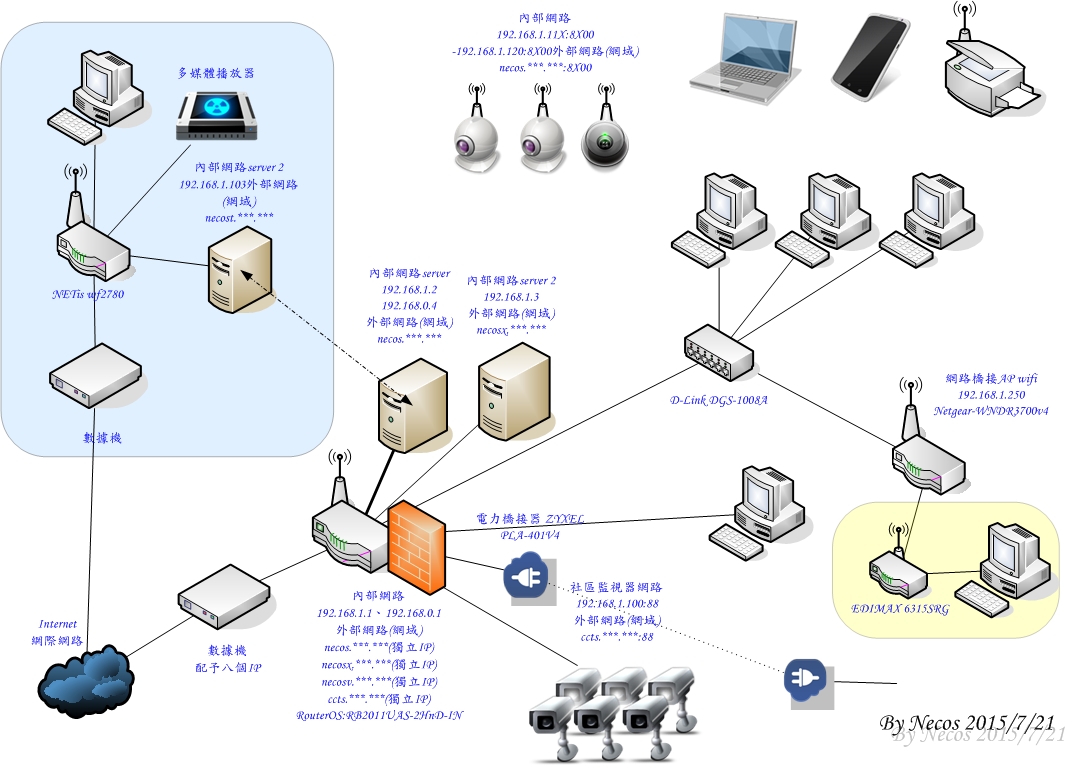

還有一些資訊未能完全補上去,目前家中網路地圖如下…

後面多半都在搬資料,沒想到東西愈來愈多,不過集中化管理確實方便許多。
而在備份上,家裡的伺服器原本都是RAID1去存儲資料,近期又改RAID5去搭配
算了一下,這樣也比較省HD,空間也大了些…

2015/7/21日前HD為(total:5.5TB+3TB=8.5TB)
Synology DS415+ (all:1.5TB+1TB+3TB=5.5TB)

RAID1 A:Seagate ST1500DM003 1.5TB
RAID1 B:Seagate ST1500DM003 1.5TB

WD Black WD1001FALS-00Y6A0 1TB
Seagate ST3000DM001-9YN166 3TB

Synology DS413(all:2TB+1TB=3TB)

RAID1 A:TOSHIBA DT01ACA200 2TB
RAID1 B:Seagate ST2000DM001-1ER164 2TB

RAID1:A HGST 1TB(HTS541010A9E680/8M) 1TB
RAID1:B Samaung Spinpoint M8 ST1000LM024 1TB
 (HN-M101MBB/8M)

2015/9/1改成(total:8.5TB+3TB=11.5TB)

Synology DS415+(all:2TB+1.5TB+5TB=8.5TB)

Toshiba MD04ABA500V  5TB
Seagate ST1500DM003 1.5TB

RAID1 A:TOSHIBA DT01ACA200 2TB
RAID1 B:Seagate ST2000DM001 2TB

Synology DS413(all:1TB*(4-1)=3TB)

RAID5:A WD Black WD1001FALS 1TB
RAID5:B Seagate st1000dm003 1TB
RAID5:C HGST 1TB(HTS541010A9E680/8M) 1TB
RAID5:D Samaung Spinpoint M8 ST1000LM024 1TB
 (HN-M101MBB/8M)

光搬資料及擴充就不知道花了多少時間了…Orz
再來將DS415+的資料時光備份到DS413上去,免得發生之前家裡小朋友玩遊戲時
亂下指令(麥塊),還好有之前的備份紀錄,才得已還原回災難前的現場…
至於路由的狀況如何?RouterOS真是個有趣、也具挑戰的設備
改天發文紀錄備忘一下家裡路由設置的情形!
以上,請參考!
