我的網路設備備忘史 My Net

網路設備,我想現在每個家庭多多少少會接觸到,但由於家裡電腦使用數量的增加,
到最近幾年智慧型手機及平板的普及,讓路由更加的普遍,
當然,小弟家的網通設備也愈來愈複雜,從產業道路到現在的…

有點複雜到不該怎麼說的狀況,也只能說愈來愈方便,也讓人愈來愈懶,
而一開始總是篳路襤褸,當完成時也就輕鬆囉…

記載一下我用過的路由,順便簡介一下…

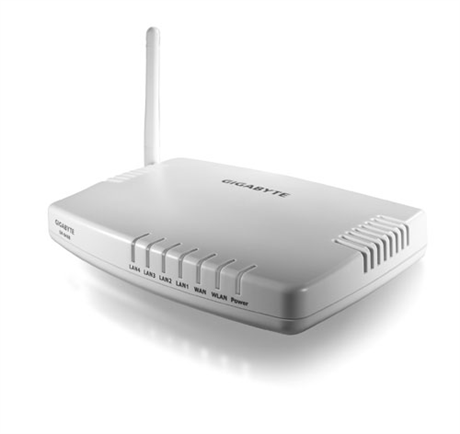

技嘉的GN-B46B,這台算是我印象中的第一台無線路由吧?
那時2004年,買它除了家裡有一台桌電外,還有二台筆電,
價格好像一千多元初,規格到802.11b,那時也不太懂網路的規格…

最後落腳在南部鄰居家中,現在下落不明…

GN-B46B

約過個半年後(2004-2005),因為發現到原來有分802.11b和11g,於是考慮了半天,

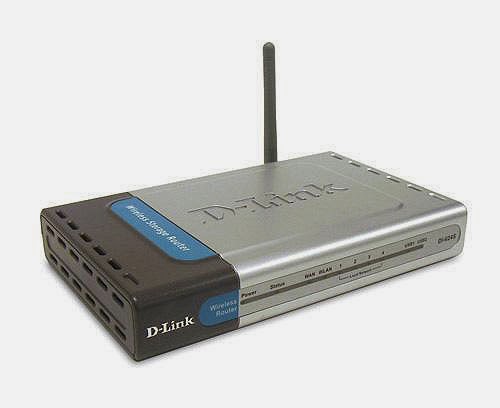

花了好像二千多大洋敗了它DLink di-624s,還具備當時最特別的usb功能,
可以架設簡易的網站及FTP站台等等,算是當時還不錯的機種,
還可以使用Super G最高可達108Mbps傳輸速度,我當時還為了使用這個功能,
把筆電的網卡換成atheros網卡,不過也只有爽一下而已…XD

現在在親戚家服役中…

D-LINK-DI-624S

中間好像設備多了一點點,敗了台 5 port 的小形HUB,忘了用途是蛋麻的…後面也曾一度至親戚家服役,現在回在家中休養…

corega FSW-5PA

隨後,搬家到了桃園由於DLink di624s下載BT時常常熱當,我又常常下一堆BT檔案,
session數支援不足,所以在黃色鬼屋那裡不知買哪台好,花了我快四千大洋敗了它!

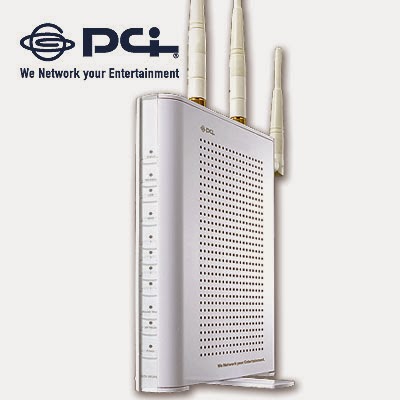

PCI MZK-W04NU 這台我曾有開箱文過…可以點我看看
那時一直想離線下載BT,因為總覺得每次用電腦下載很麻煩,而且又枆電…

現於辦公室服役(2008-)

PCI MZK-W04NU

隨後,不明原因敗了台集線器,用到前一陣子掛掉,目前在家裡廢品區…

(2008-2012)

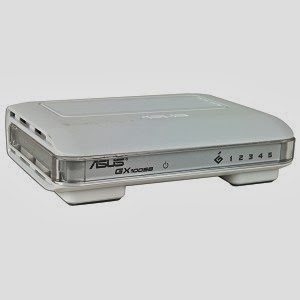

GX1005B
說到下載BT,2008年初敗了台PCI MZK-W04NU,隨即又爬文去找BT下載的機種,

於是二千左右大洋敗了EDIMAX訊舟BR-6315SRg,一樣和MZK-W04NU一樣可以下載BT,
不過到最後因為特殊原因送修,當然檢測回來沒什麼鬼問題,但仍是覺得怪怪的…
送修原因:點我

服役於台北家中(2008-)

BR-6315SRg

家裡的網路分佈圖2009/1

2009/1月份家中網路圖

2010年因為親戚於同一個社區,就拉了條網路過去,一同共享網路,
所以,那時路由又做了一些調動…

當然在2009/01-2010/7月間也有做過好幾次變動,也是有紀錄,
不過就不多做記述了,免得愈弄愈亂。

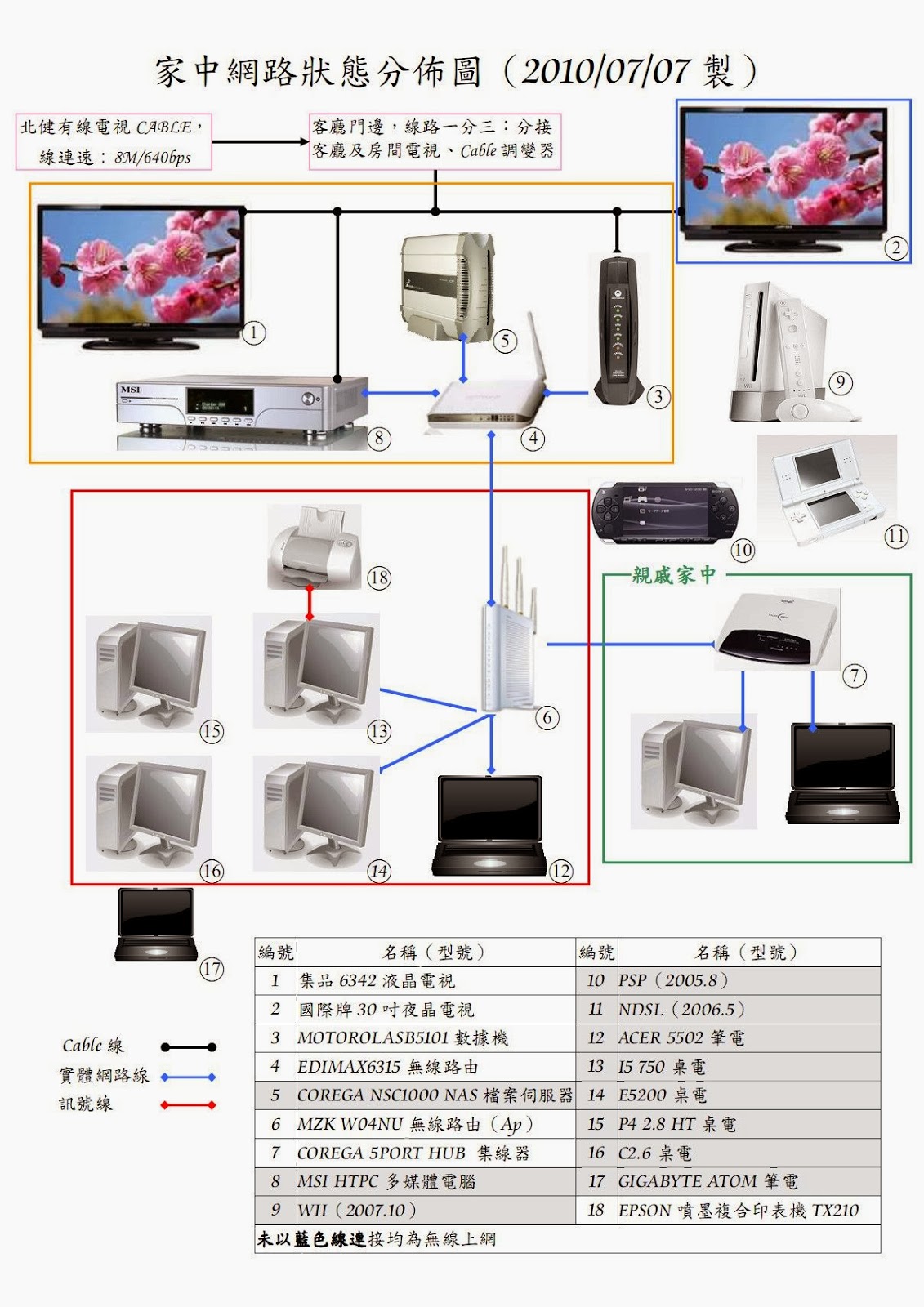

2010/7月份家中網路圖

2009後,手機平板大量出沒,所以路由的功能也需要往上推進,
為了讓 MAC 和 IP 能有效的管控,流量上能有效的控管,
6315似乎不太能符所需,加上2011新成員DS111進入(點我),於是2011換了:
TP-LINK TL-WR1043ND,讓LAN端能推到1000Mbps(1Gbps)

家中服役(2011-)

TL-WR1043ND

家裡並非所有的路由全部通通都會集合,有時去別的地方支援,一去不復返的也有,
在部份機子支援DDWRT下不動到1043ND,CP值又最高,也可以橋接一下,
只是不能上到1000Mbp,算是美中不足之處…

現在為備役機(1043ND,2010-)

asus rt-n13u

於GX1005B不明原因掛掉後,順便將家裡網路全線升級到1Gbps,
所以購入此機 cerio cs 1005g az,

家中服役(2012-)

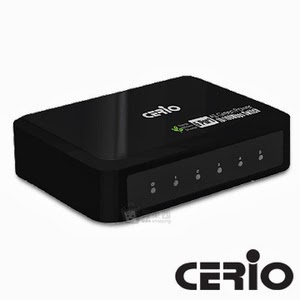

cerio cs 1005g az
辦公室用機,沒在家中出沒過…

辦公室備機中(2011-)

RX3041 V2
這台是我拿來抓浮動IP用的路由,因為便宜,所以當時便買了一台測試用…
目前在家閒閒沒事做…XD(2012-)

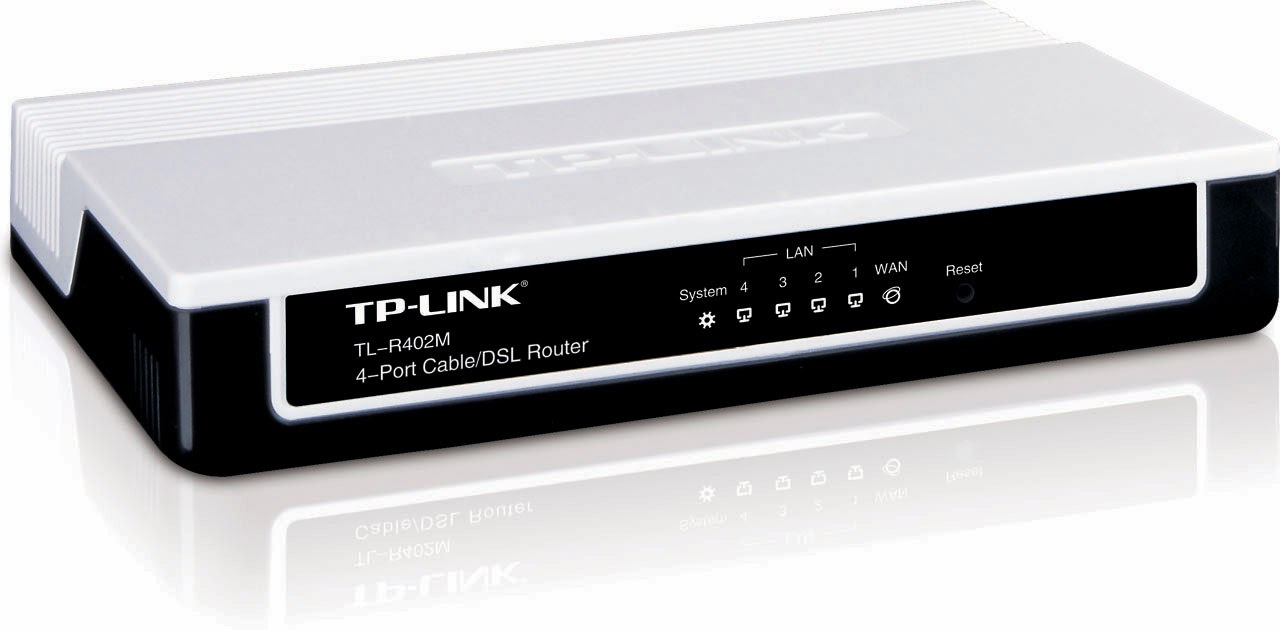

TL-R402M-02
2012/12時,這時網路設應該已經到最多的情形,TPLINK-1043ND的MAC配址似乎不夠分配,
但整個網路看起來用起來很方便,加上伺服器功能又強大,於是要求路由的功能專業,
回歸到路由的最被本質,不再時要求BT功能等等…

只是再要求下去,就會愈弄愈多其他的設備…Orz…

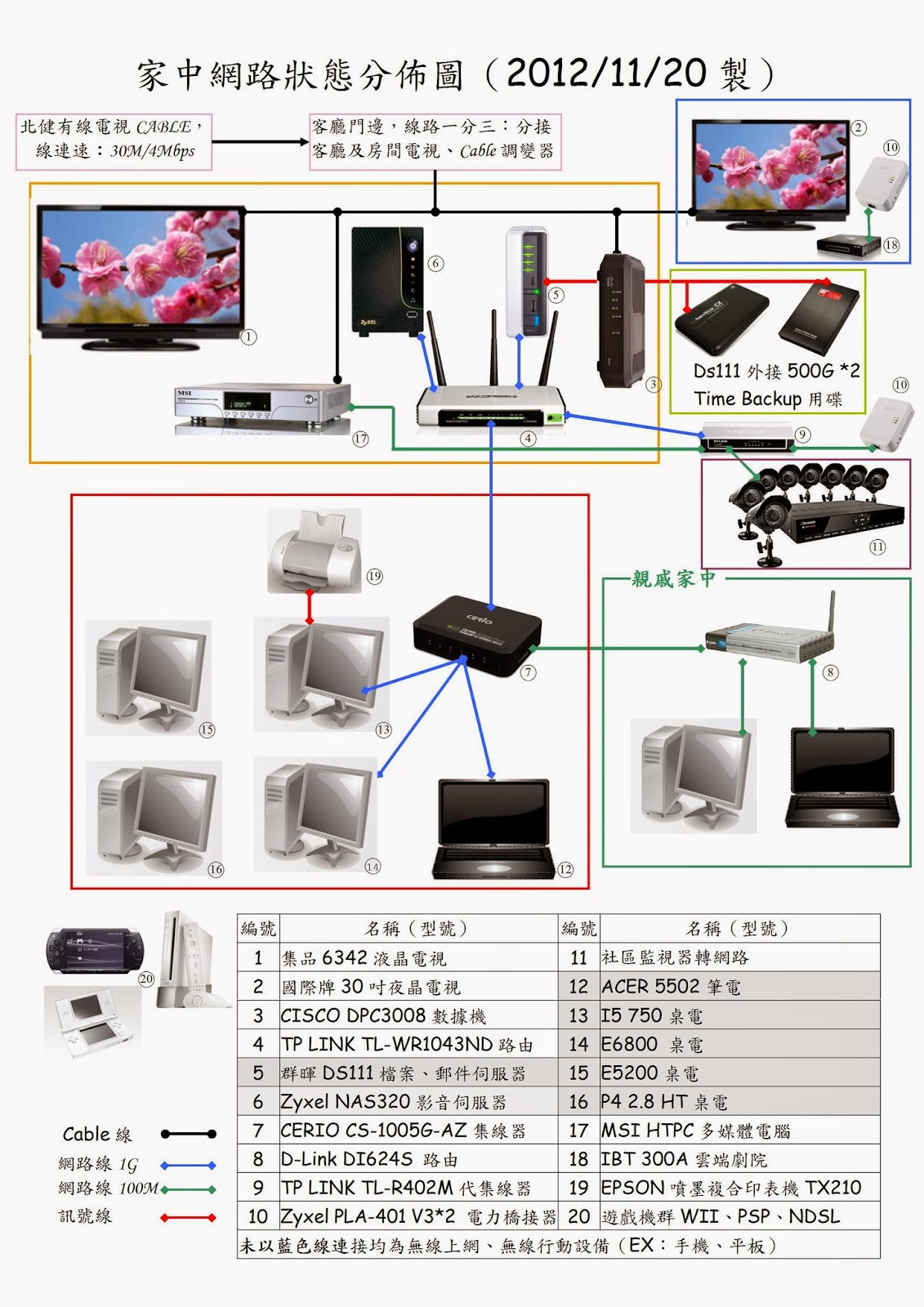

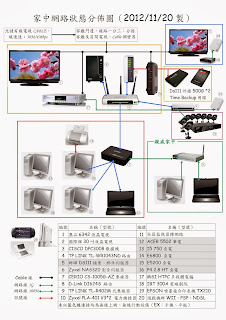

2012/11家中網路圖
由於要架設二個以上不同網域的站台,取得二個以上的IP,
所以設備上也變的較一般的路由不同,比較過居易系列,雖有相中的機型,
不過價格也太$3$…,所以把他切割出,單WIFI的和單路由的,
當然,此時DDWRT已完全不能應付家中網路配置需求了,只能說冰凍三尺,非一日之寒…

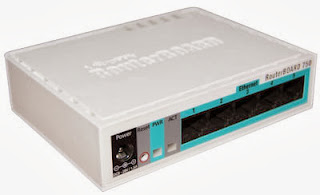

2012/12月後,MikroTik RouterOS系列 RB 750GL正式進駐…

辦公室測試服役( rb2011uas-2hnd-in備機,2012- )

rb750GL

在DS413於2013/1進駐後,再配予網域,等於家中要使用到四個網域,
DS111一個,DS413一個,社區監視器獨立一個(提供予社區鄰居使用,限512K)
加上VPN一個網域,分別對應到ISP分派的八個IP中的四個,而我一共抓了六個IP,
分別給予各網域及臨時用(例如要同個網站要下不同檔案的同IP限制等)

2013/1 家中網路圖
RB750GL花了我好久的時間去研究,只能說他的功能強到一個不行,
我能用到的大概連他的三分之一都不及,好死不死2013/11月想來升級系統,
從5.24升到6.4版,沒想一升就掛了,在網路不可能空轉下,

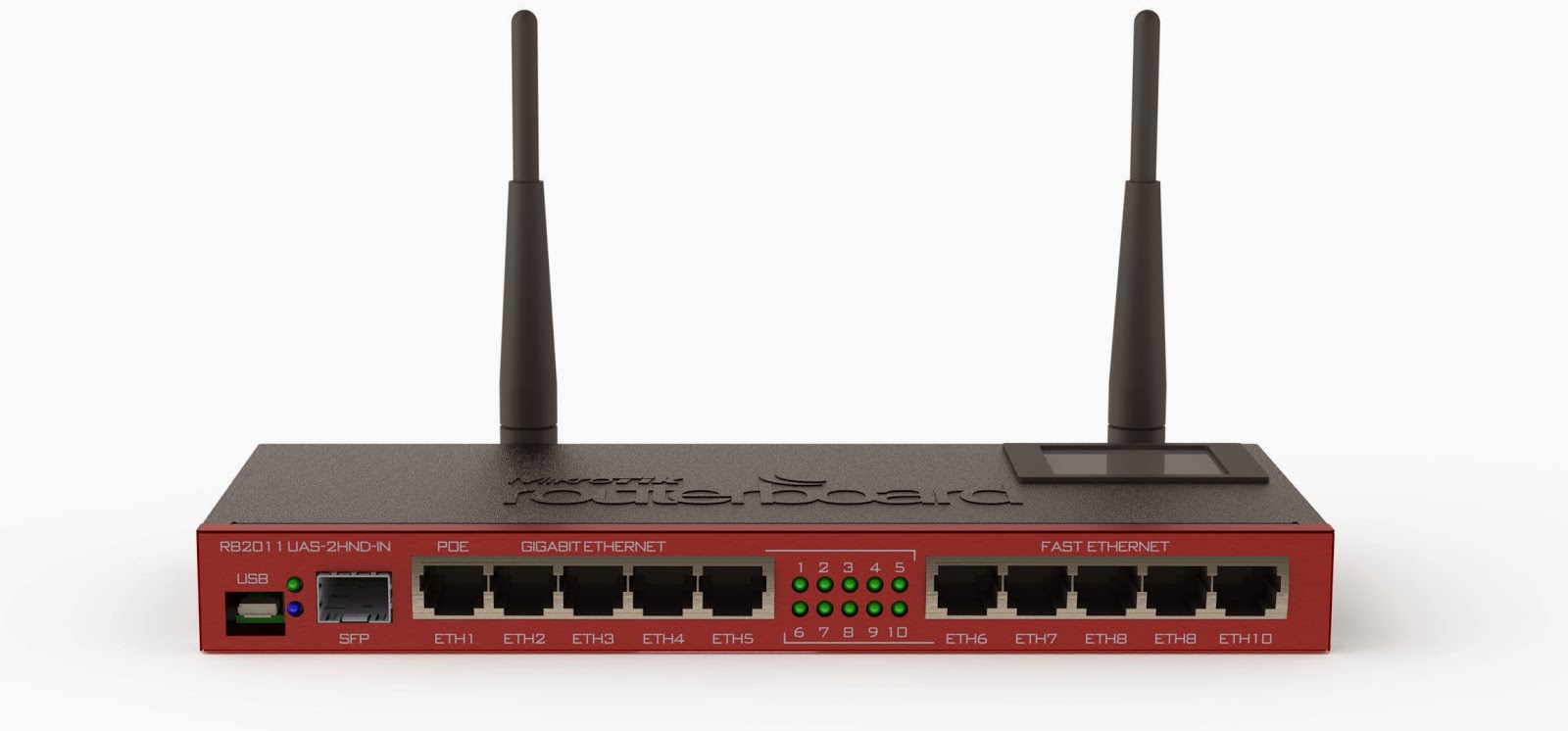

把客廳的網路整合掉,也是一團亂,於是 rb2011uas-2hnd-in 即為入手之機,
不過多半看見RB2011iL-IN,可能此款的天線準備要汰換成5G?
而具天線版的此款也比較少見…
家中服役(2012-)

rb2011uas-2hnd-in

大概家中的網路就底定了吧,花了好些年去玩這些東西,也花了不少$去敗這些產品,
不過把家裡搞成這樣的架構,也是我史料未及的…

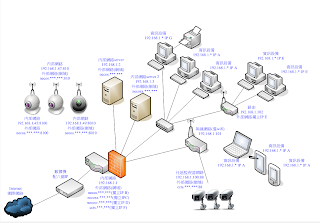

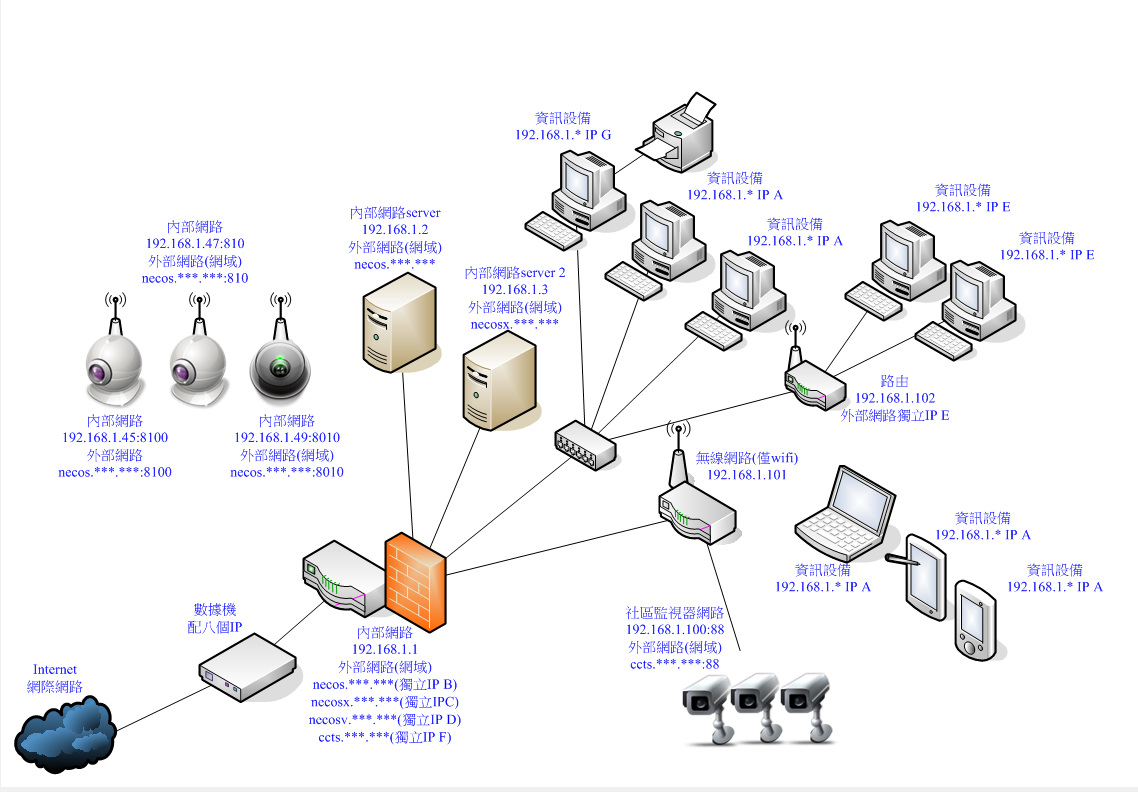

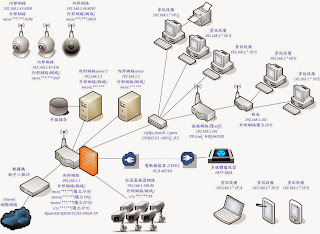

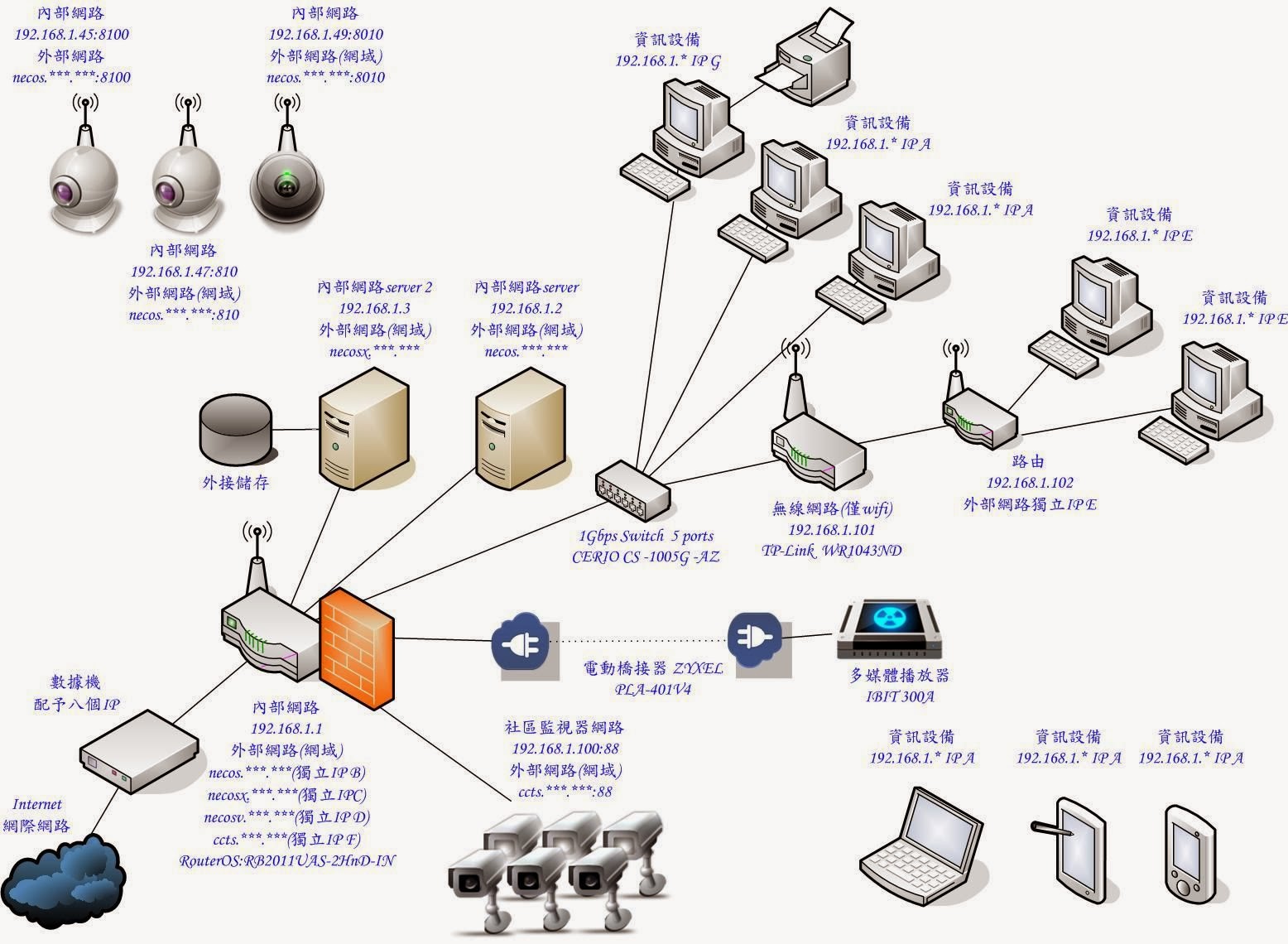

2013/12 家中網路圖

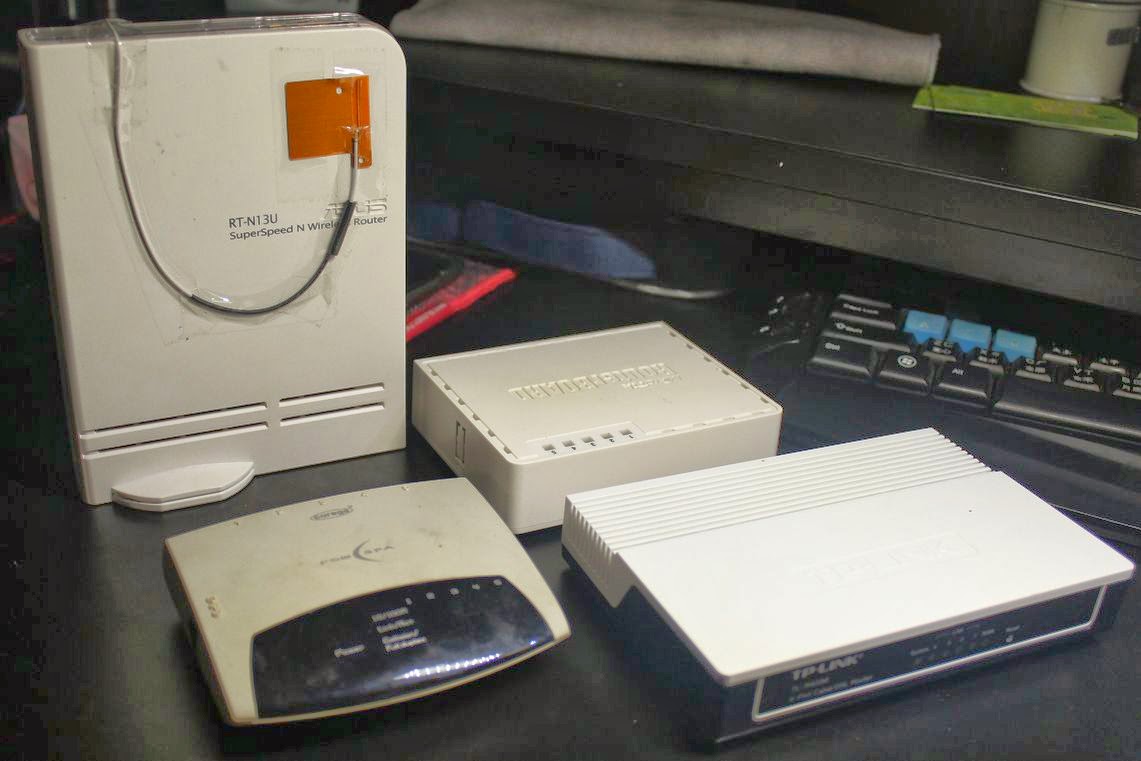

rt-n13u有拉出天線強波(好像沒差XD),備機們合照一下嘿!

以上,請多指導囉!

By Necos
