小米路由開槍(編輯未完中)

前言:

在去年寫完了『我的網路設備備忘史 My Net』後想說大概沒什麼可以再讓我敗了,
除了未來把無線部份進行升級,大概就是等待群暉系列的產品。


當然,小弟家的網路並非一般家庭網路架構,至於是什麼原因造成的,
也只能說冰凍山(三)尺非一日之寒,複雜到有時連自己都鬼打牆,
不過方便的就是現在家裡電腦的資料,都依各人資料放至伺服器上,
再透過陣列方式將資料儲存,再加一個備份紀錄,以防止誤刪…

所以現在家中的東西幾乎都是透過網路傳輸,在客廳用播放器看電影,
透過NAS去下載磁力連結和BT,在長時間下載下,比較省電,
畢竟現在開電腦的基本低消大概都在100W左右(含螢幕)
10小時後電腦用掉1度電(100W*10),Nas用電僅電腦的五分之一(20W*10)
且在不同的架構下,Nas(linux)下載的速度也較Win系列來的快(個人長期觀察下),
所以曾經滄海難為水,目前網路設備的規格及架構,已經回不去了…

現在家裡的內部網路概況圖


鬼打牆的網路

至於過程可參考『我的網路設備備忘史 My Net
當然,我只是一個接觸電腦近20年的小咖玩家,有什麼好玩新設備,
除了看別人開箱外,有興趣就會敗來玩


這次小米路由打著雙核 CPU,WiFi 2.4G /5G 規格,光是雙頻802.11ac

使用 SoC:Broadcom BCM4709 雙核心處理器,再加1TB HD 光這樣C/P值就賺翻了…


先來看一下小米路由的規格


網路標準無線標準:IEEE 802.11a/b/g/n/ac


頻率範圍雙頻(2.4GHz 300Mbps,5GHz 866Mbps)
最高傳輸速率1167Mbps

網絡介面
有線標準:IEEE 802.3、IEEE 802.3u、IEEE 802.3ab

1個10/100/1000Mbps WAN
2個10/100/1000Mbps LAN

USB介面1個USB 2.0介面

天線
2X2 的隱藏式天線

其他性能存儲容量:1TB 2.5英寸HDD硬碟(別家的就別想了,自己再去買吧…@@)

CPU參數:Broadcom BCM4709雙核1GHz

記憶體:256MB DDR3 1600

產品尺寸120×64×168mm

每個人都想要拿到工程版,但是因為小弟買不到,只能買一般版,
於是就到X拍敗了台小米路由,如果未來WiFi要換成雙頻(2.4GHz,5GHz) 規格,
怎麼算都比買DL***牌和AS**牌等划算。

這是一般版的小米路由,包裝很乾淨,不會像一般牌子外面印的花花…

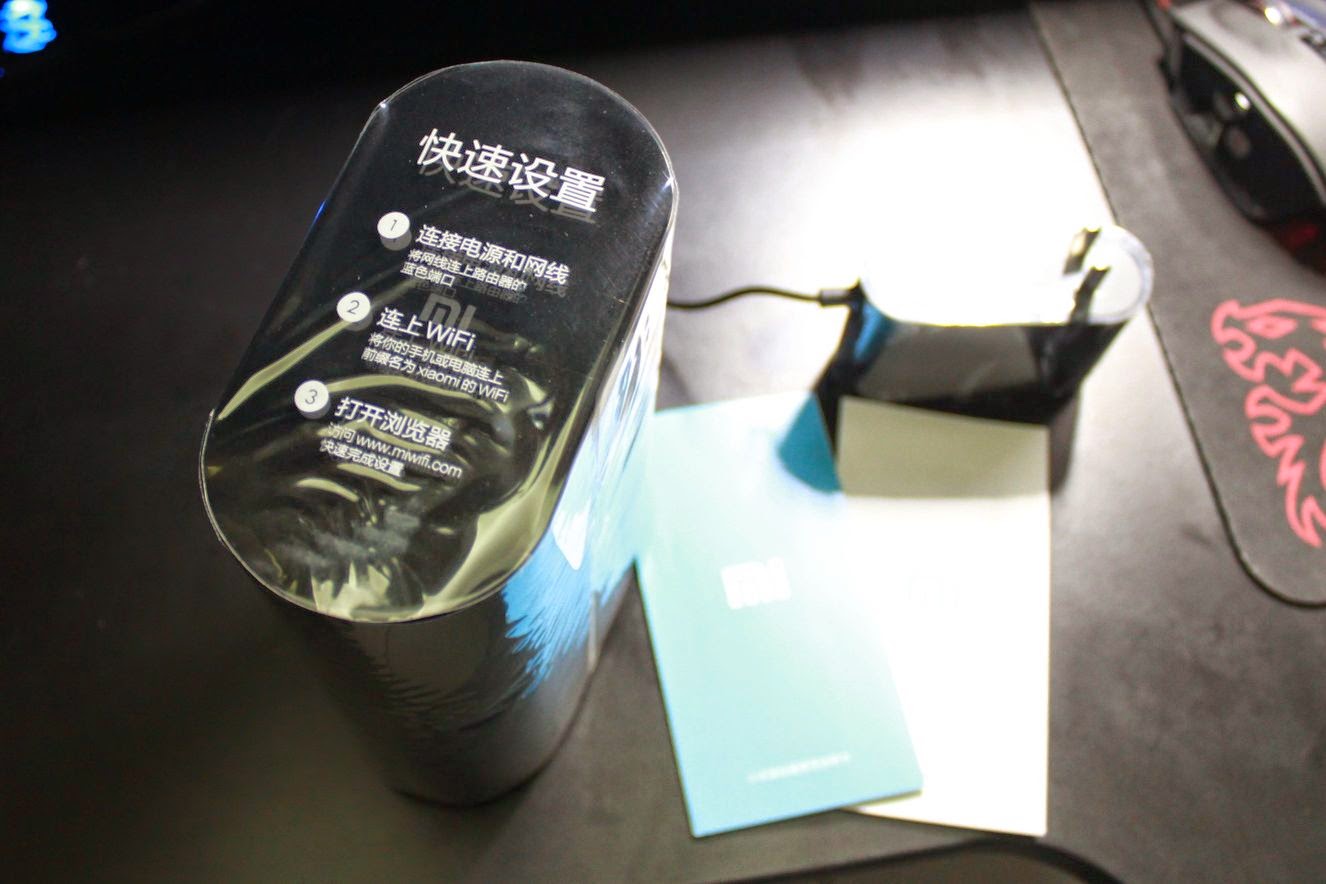

內容物很簡單,會用的人說明書大概都是丟一邊,不會用的人就翻吧…XD

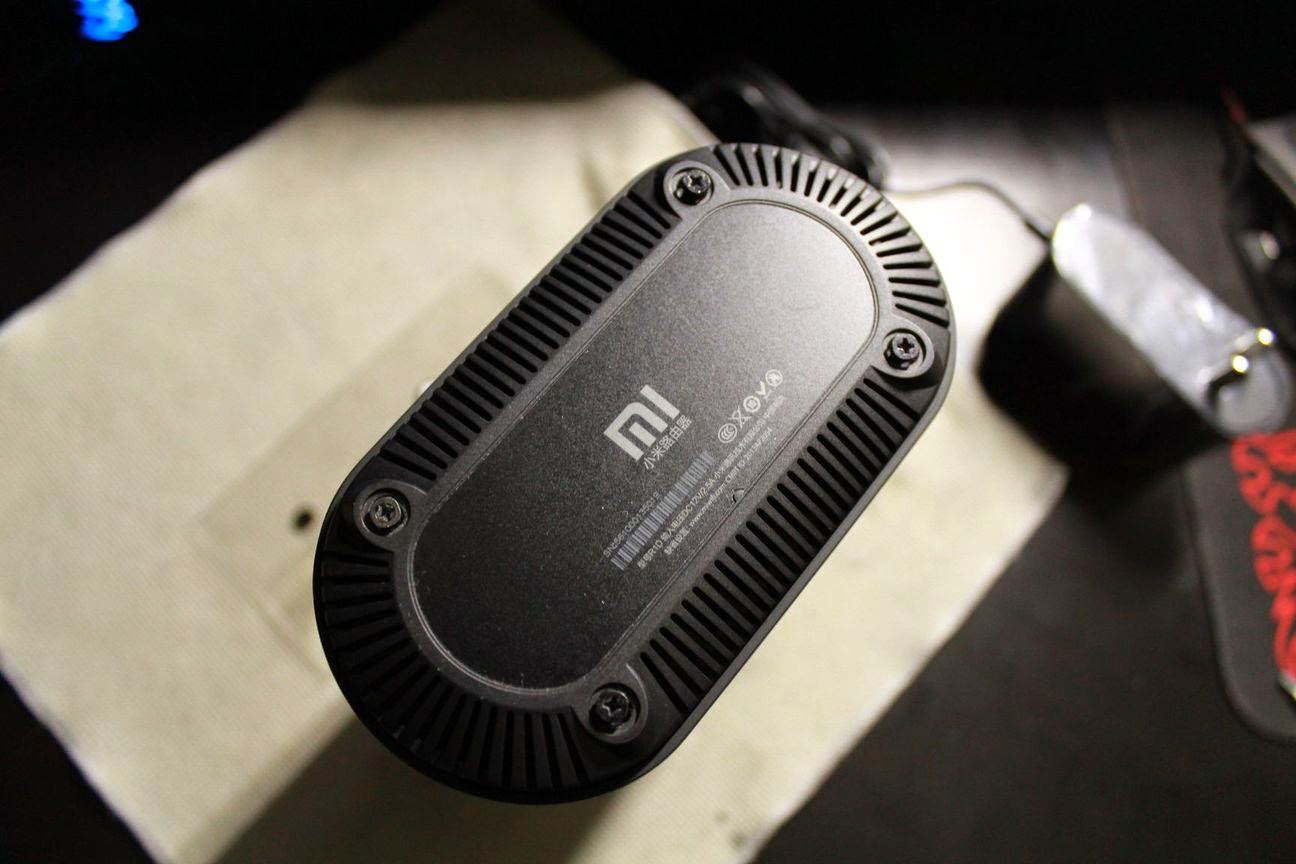

好唄,沒辦法組就只能拆囉,看一下裡面…
(有保固貼紙,請三思而後行)

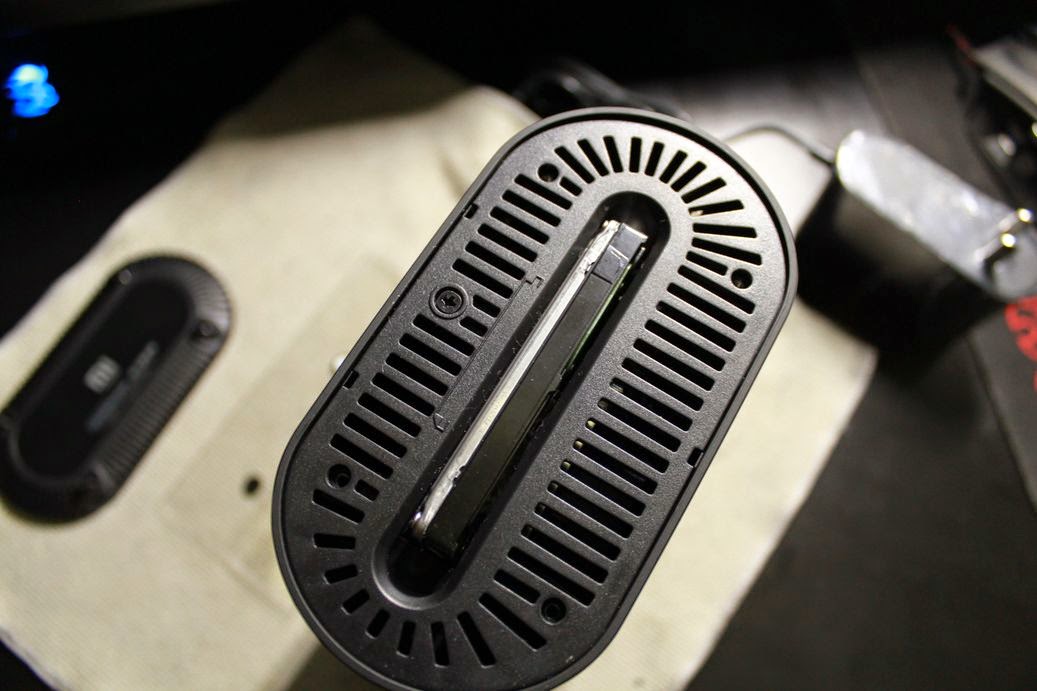

 醬醬醬醬~2.5吋HD一顆…

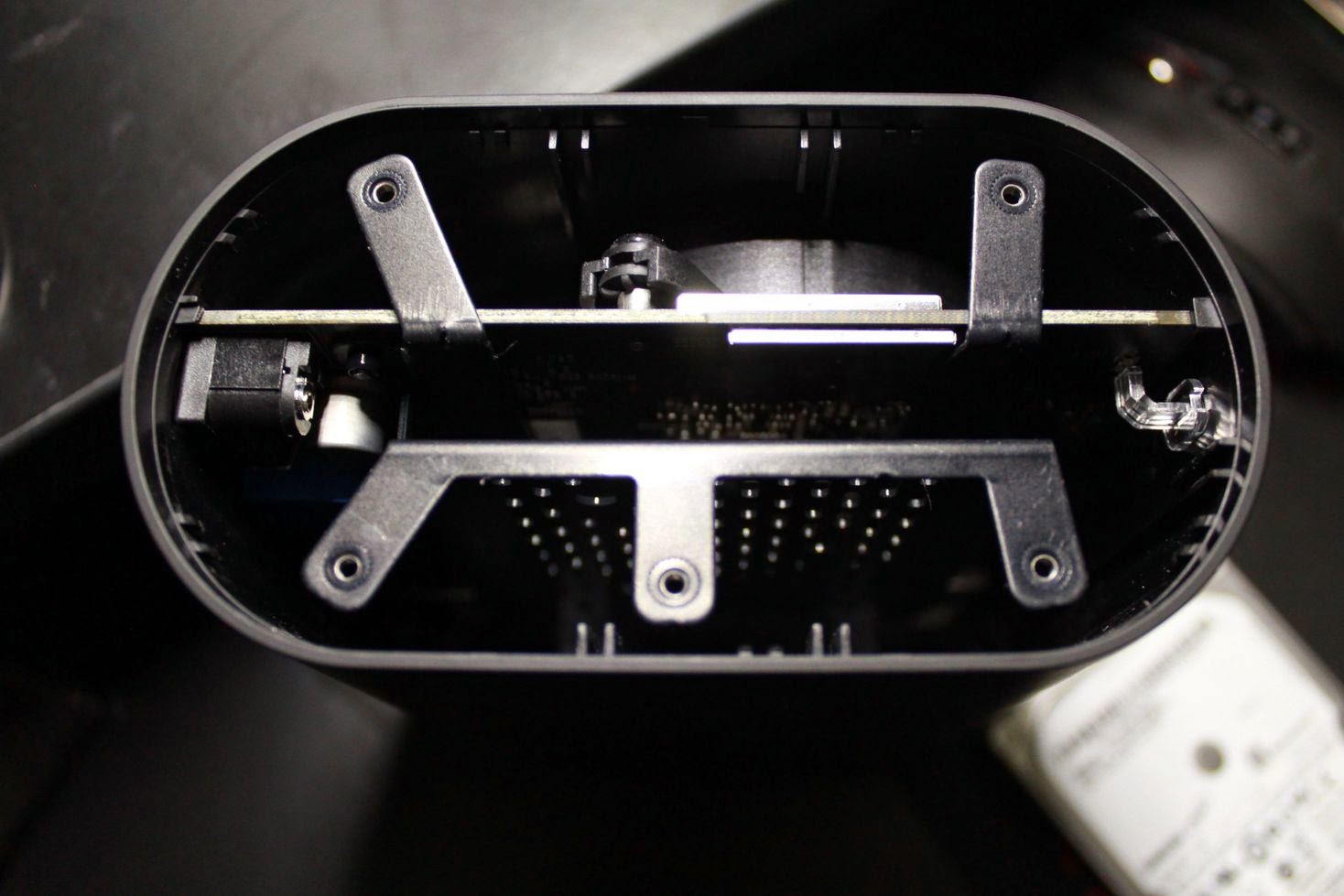

 硬扳後大概只能這樣吧,上蓋不好拆,弄了半天還是拆不掉…

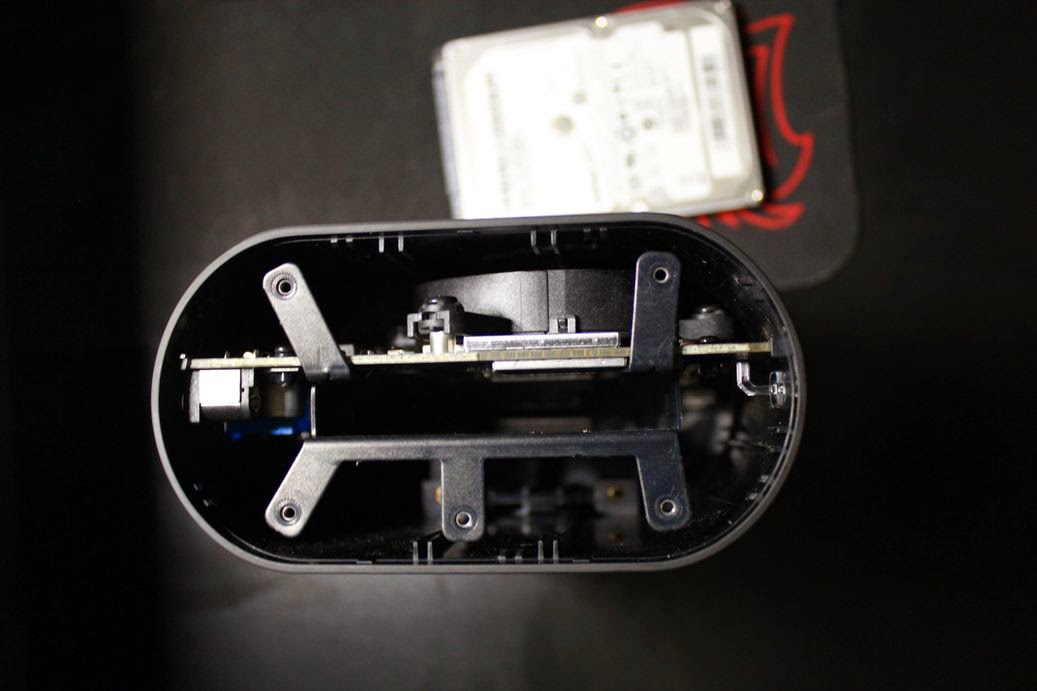

 大概只能這樣拍了…內部有一個側排風扇,如果卡塵的話,呃…不知道怎麼清…

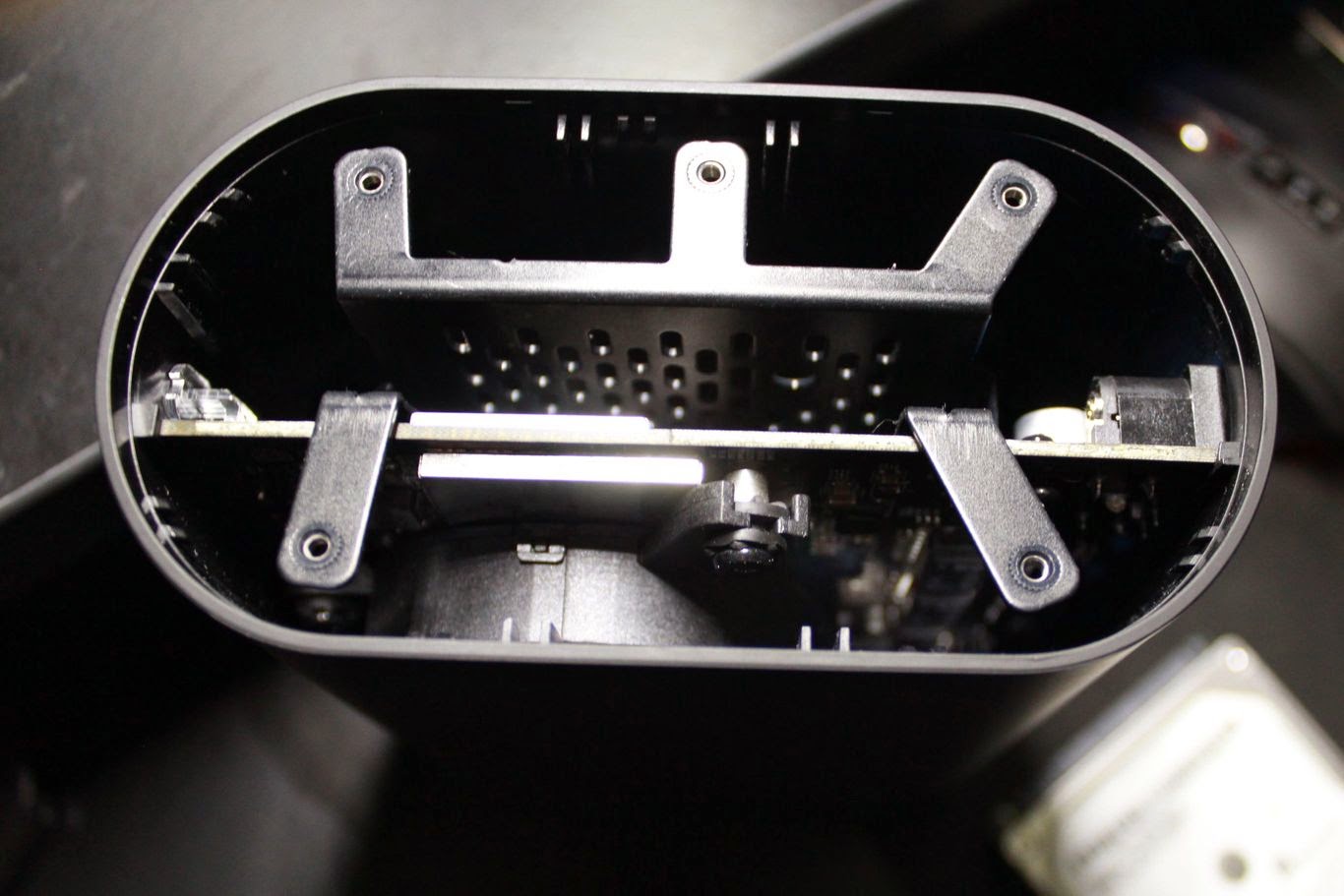

 包覆著硬碟的鐵架,大概是固定及協助散熱的…

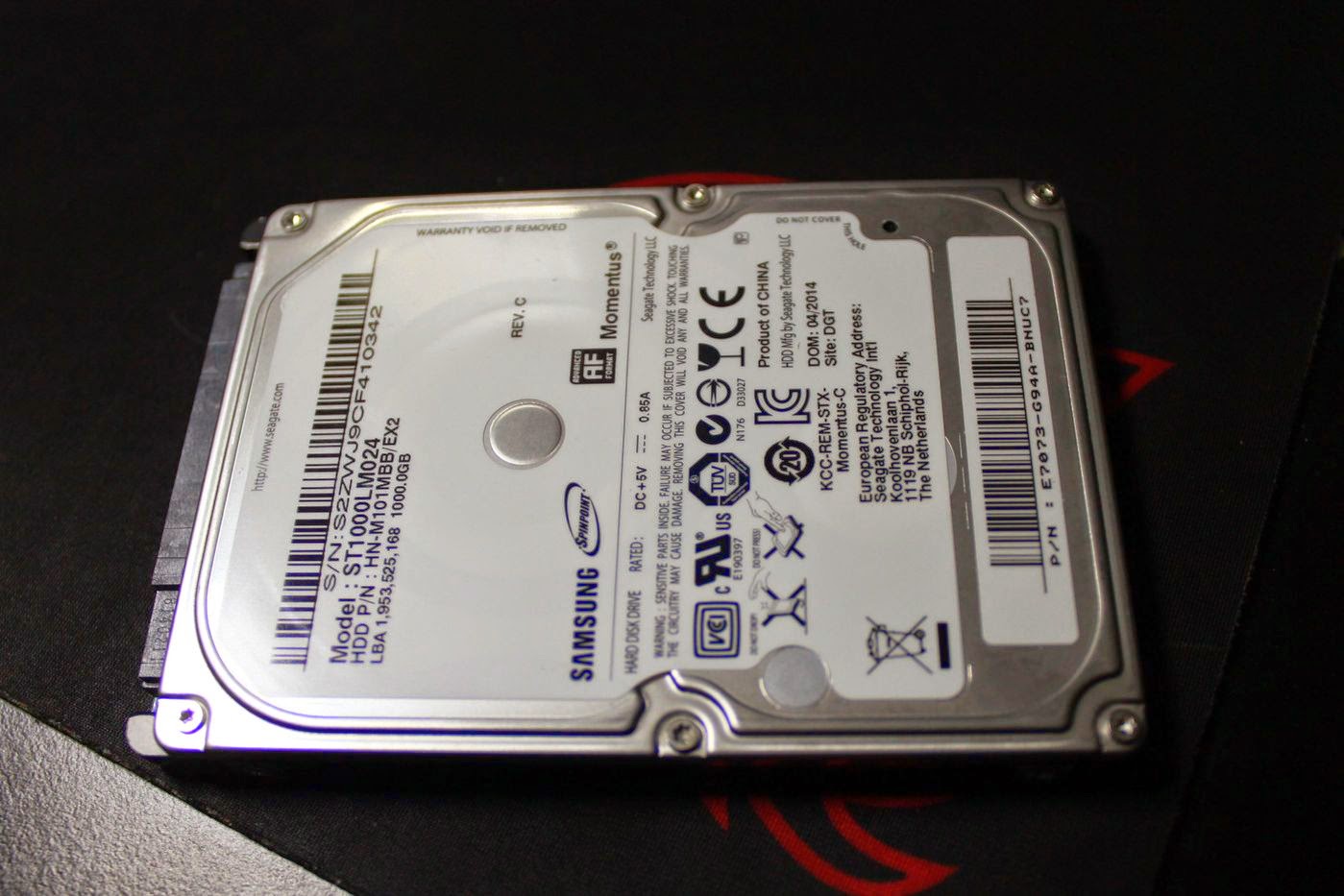

 SAMSUNG HD一顆,不過被seagate併了,磁碟快取16MB,5400轉

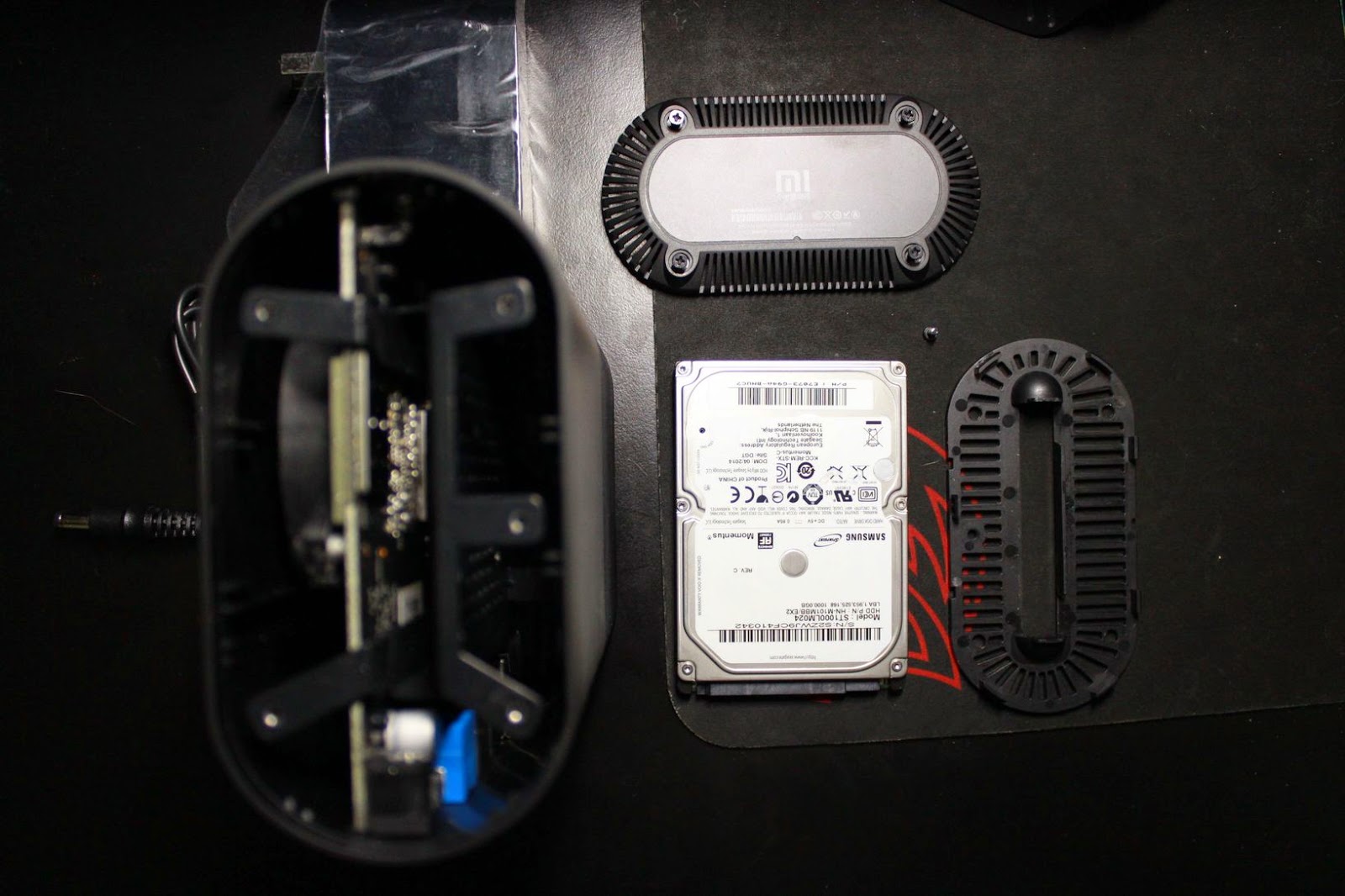

 好囉,先合照一下吧…
再來測面一張,可看到上蓋是有空隙的,可增加散熱
 因為WiFi的普遍,所以LAN端只留二個,而USB為2.0,
在大家問為何是USB2.0時,而不是3.0,可以參考一篇文章:

USB 3.0 隱藏缺陷 2.4GHz 射頻干擾

可能原因是如此,不過沒差,裡面有一顆HD




也因為WiFi 2.4G很普遍但頻道不足,加上設備價格很便宜
,所以大家都狂蓋台,連無線設備也常遭到干擾

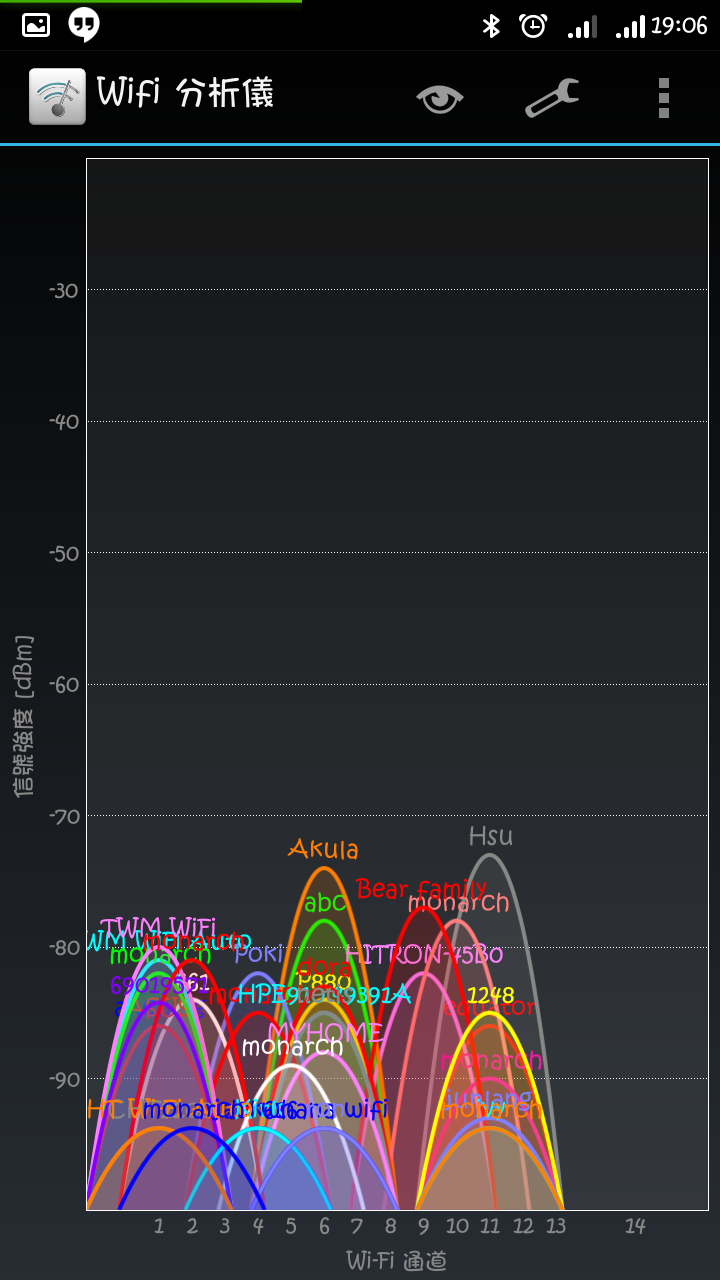

晚上準備倒垃圾,在1樓的接收狀況(基地台在4樓,紅米測試)

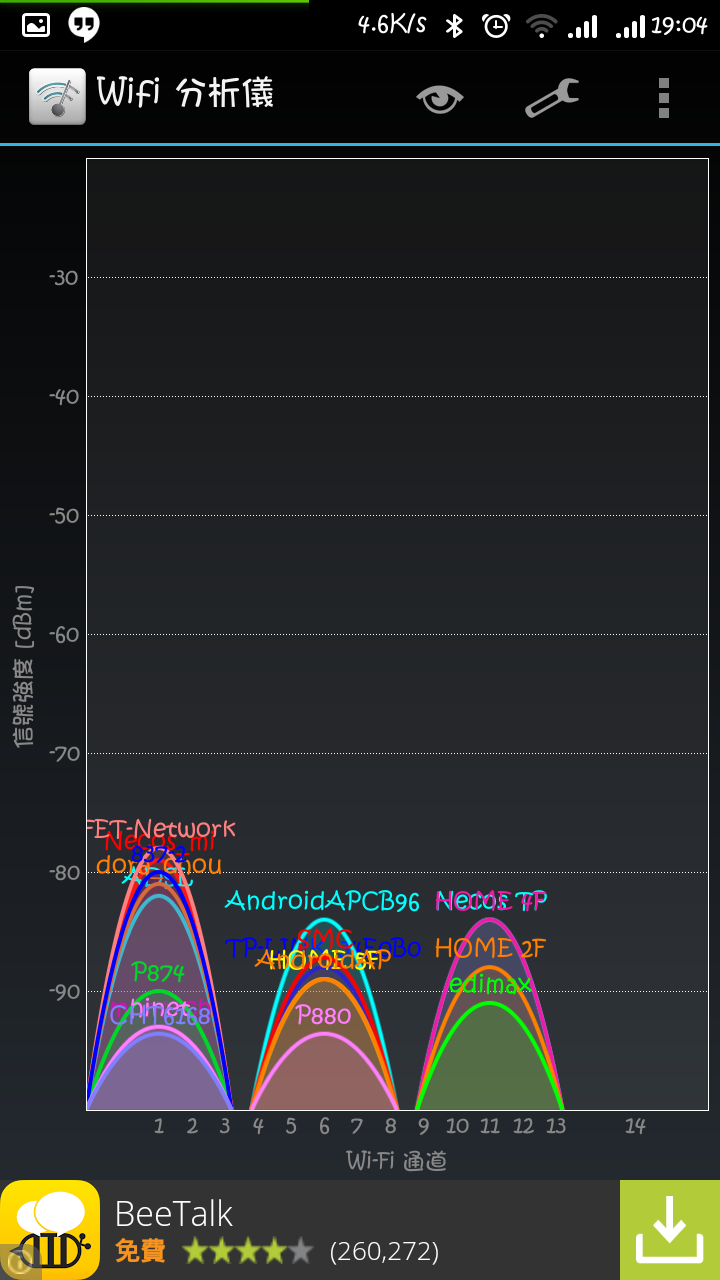

出了社區大門一點點,就看到手機LAG的情形發生…(紅米測試)
如果這些WiFi可以攻擊的話,我大概被秒殺了XD

 小米路由加入部落…(距離地面約2M左右的櫃子頂)

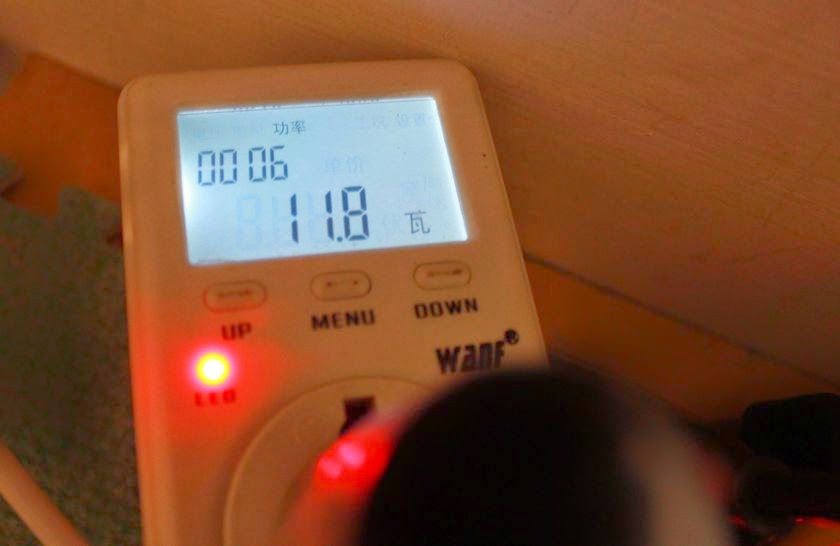

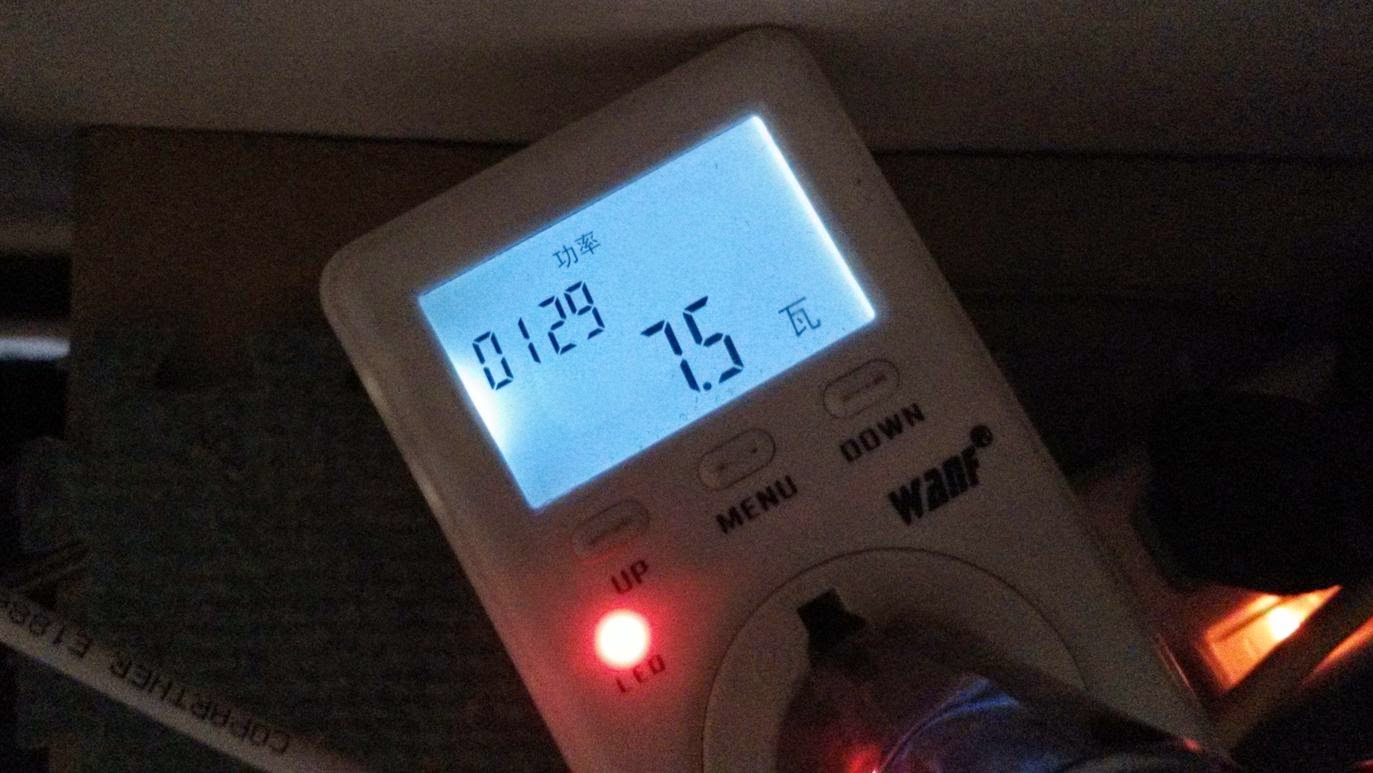

耗電量約在10-12W左右(節能、一般、穿牆模式都差不多)

呃…關機休息和沒關機差好像沒多少…少3-5W左右?


家裡的網路環境比較複雜,所以路由部份我使用的設備會比較特別點:

目前網路設備
ROUTEROS rb2011uas-2hnd-in(負責家中全網路1G、100M)
cerio cs 1005g az(交換器1G)
TP-LINK TL-WR1043ND(負責家中WiFi訊號LAN 1G)
小弟使用北健BB寬頻,網速為30M/4M,配發八個浮動IP

網路狀況主機一個獨立IP*1
二台Server需要獨立IP*2
社區監視器需要一個獨立IP*1
VPN一個獨立IP*1
暫存IP*1

測試電腦規格
CPU 1230V3
MB H87-G43
RAM 16G
SSD ADATA SP900


手機
紅米、小米2S

所以IP撈了6個下來,給了小米路由一個獨立出去…

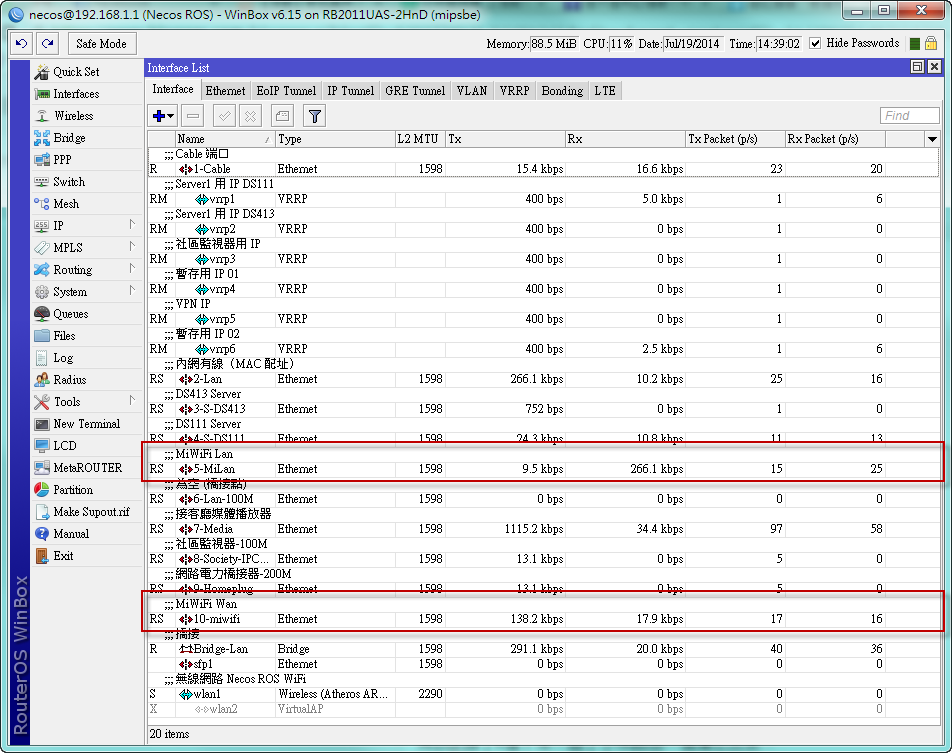

目前使用ROS系統,所以WAN、LAN都接在 rb2011uas-2hnd-in 二端,
因電腦、交換器,無線基地台(TP-WR1043ND)均在書房,餘設備均在客廳,
所以就透過WINBOX直接開關測試比較方便。

目前設LAN是192.168.10.*,WAN由ROS配發獨立IP再DMZ出去,呃…
反正就當一般的DHCP配址出去吧!


本來想說1TB HD比較新,想更換較舊些的500G HD暫時替換,不過接了外接設備後現是RAW格式,用了EXT2Read也無法讀取,於是就接上了家的小黑,看一下小米路由的HD是什麼格式?

一共分了四區,但是目前無法辨認,有點懶的開筆電再去讀他內容及格式
所以替換乙事暫時作罷惹…
新增格式檢視連結:點我(2014/8/6日更新)

之前有至內地下載新的ROM進行刷機,不過用舊的500G HD似乎無法刷過,
也換了幾個USB碟去試刷,不過小米路由最後都是呈現紅燈裝況,
而舊的500G HD格式也沒變更,也沒區分,不知道這是不是要先在硬碟先區分?

這個之後再爬文討論,之前已經在這裡卡了好一陣子,先跳過!@@
已處理此方式,檢視連結:點我(2014/8/6日更新)
小米路一開始連上他時,網段為192.168.31.***,開了網頁打http://192.168.31.1或http://miwifi.com
即會出現他的網頁登入畫面,設定完WiFi密碼及系統密碼後則會進入設定畫面。

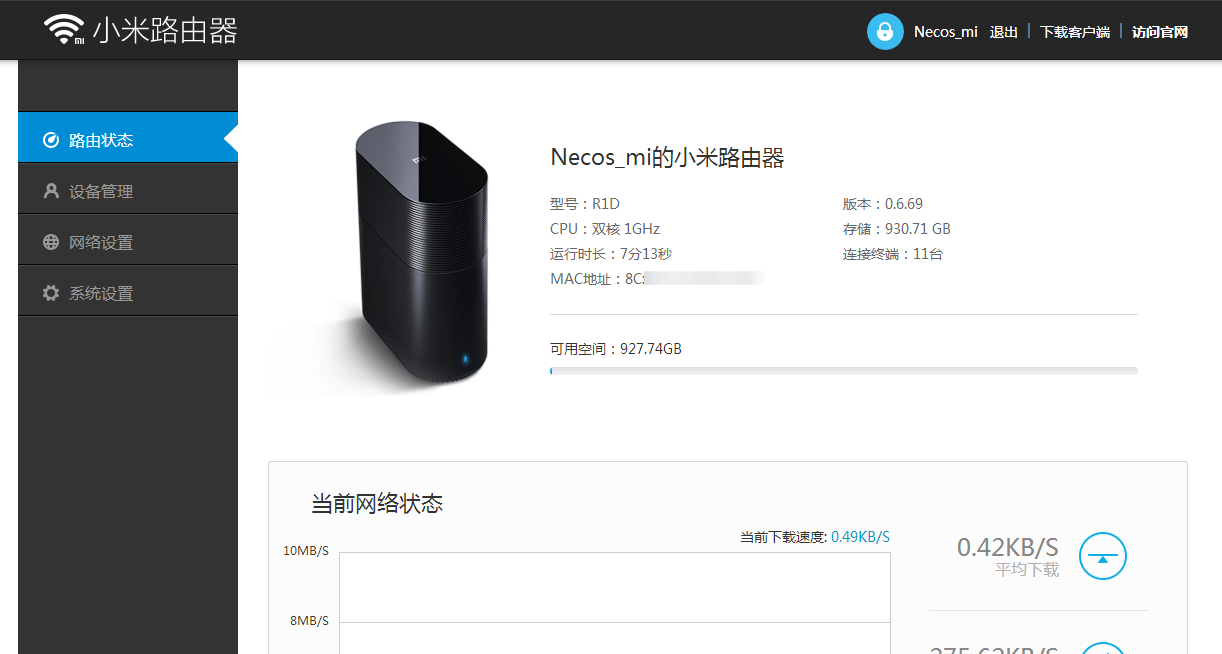

畫面很簡潔!不複雜!

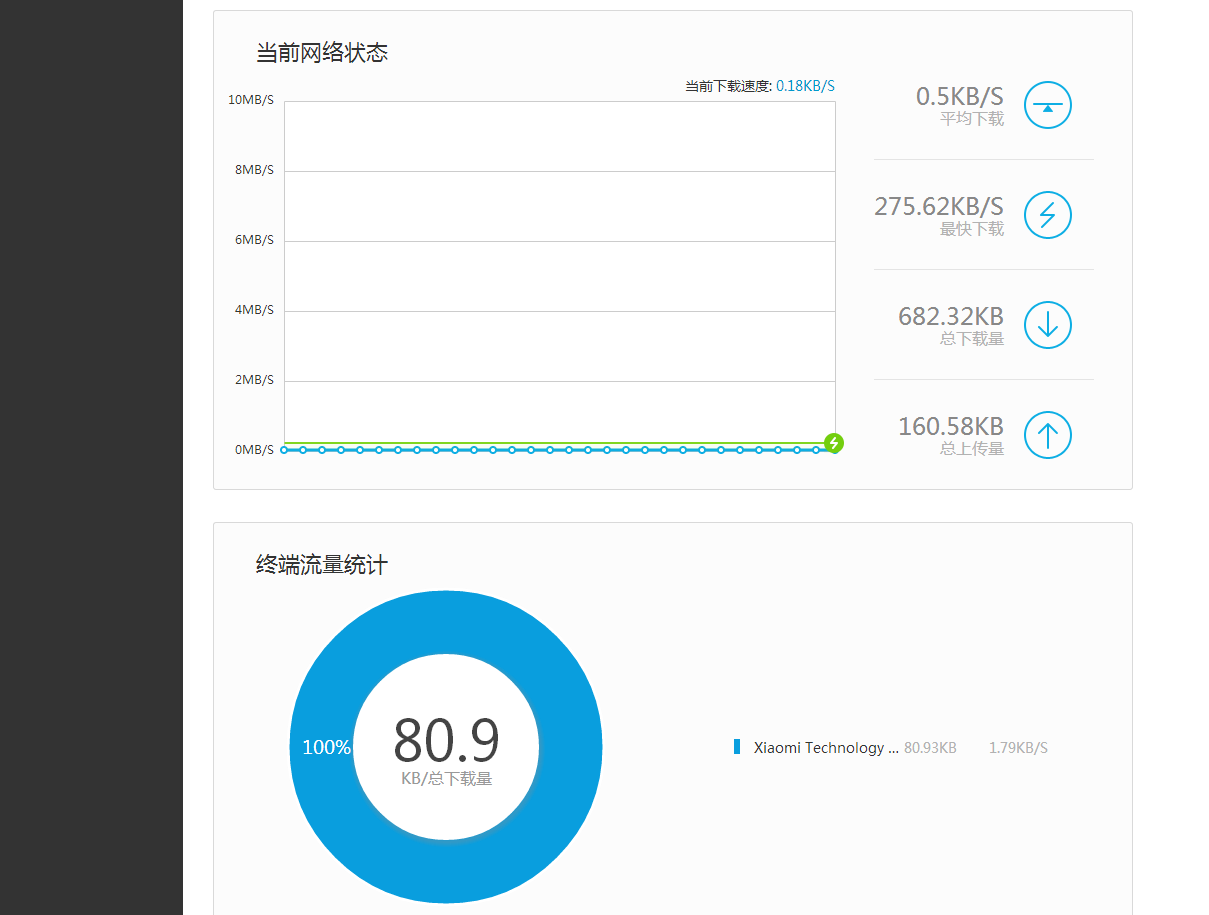

底下則是網路流量圖,哪台設備使用流量多少
圖表的東西看來就簡單許多

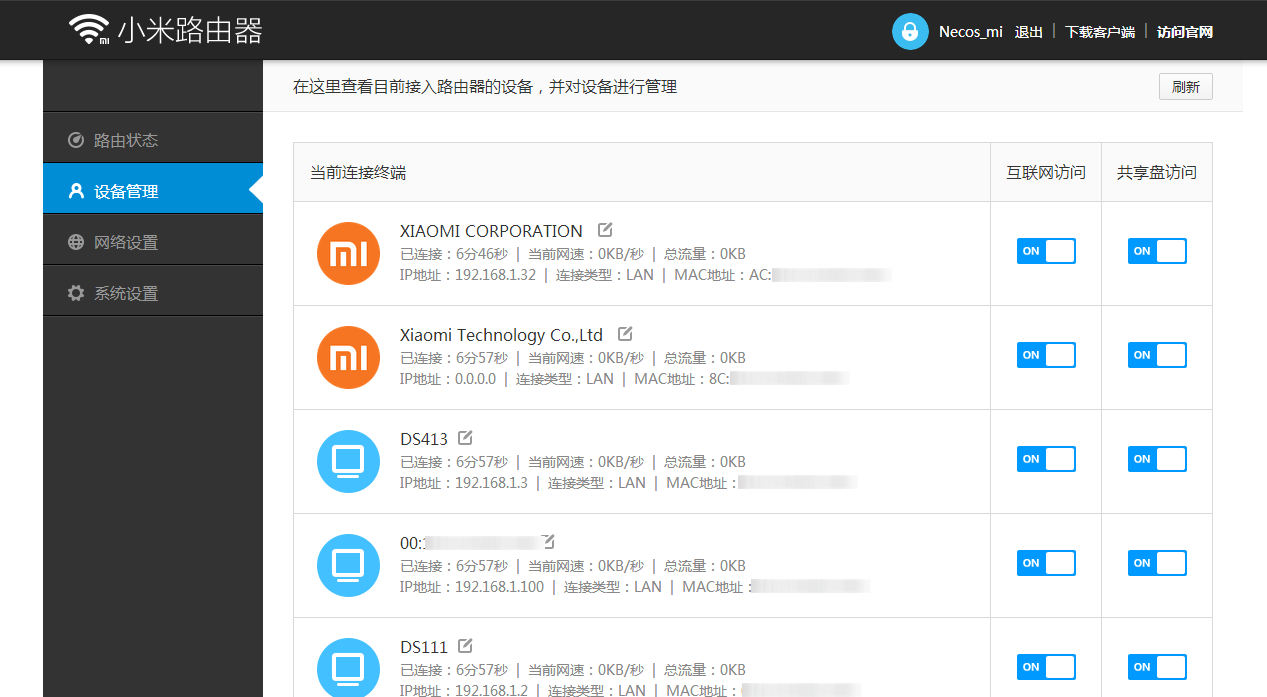

這裡可以觀看連結到路由的設備有哪些,哪些設備可以上網及讀取硬碟


小米的QoS設計的很簡單,會先自動偵測速度,再去平均(家裡路由有先設限)




跳過一般的設定,我看了一下比較讓人我會注意地方,
不然寫太多別人沒得寫,我也不夠時間…XD

家中目前已有二台無線路由,但ROS WiFi有時會斷線,所以有時會靠TP那台,
現在小米路由和ROS擺放在一起,說要穿牆,好像有點不可思議,應該是加強訊號,
透過縫隙傳送訊號過去吧?@@

家裡小米路由和ROS都位於客廳,除了有線網路外,
在房間處(TP)之前都是接ROS發送的WiFi因為近年來基地台叢生,
所以2.4G頻段到處都是,干擾特別多…
於是再把TP拿來蓋台,加強訊號!XD(橋接)

開了穿牆模式和一般及節能所耗的電都差不多,所以就開穿牆模式,
左下角小圖標示路由放置處和手機最常接收地點(牆厚12CM)

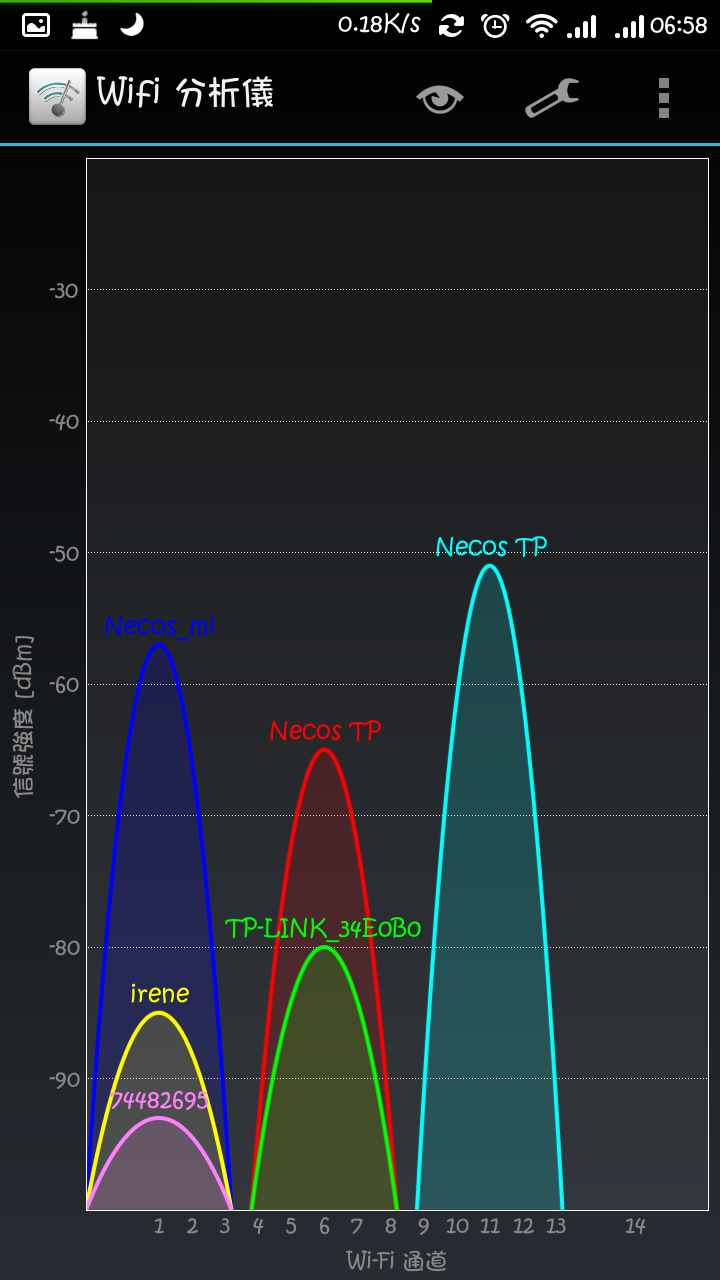

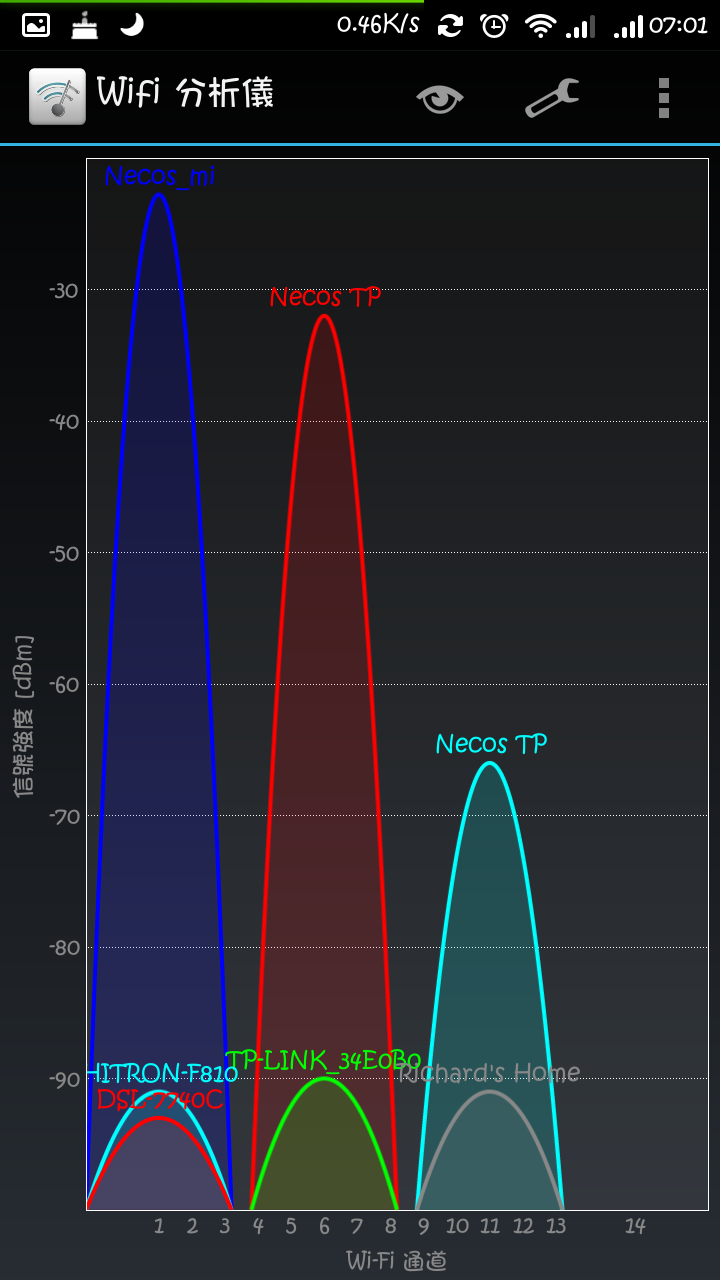

在客廳的訊號…(紅米測試)



紅色TP是ROS(rb2011uas-2hnd-in)雙天線
淡藍TP是TP-LINK TL-WR1043ND 三天線
深藍就是小米路由囉!

電腦房間的測試訊號(紅米測試)


訊號確實比較強些,再來就是看看他們傳輸檔案的速度了…

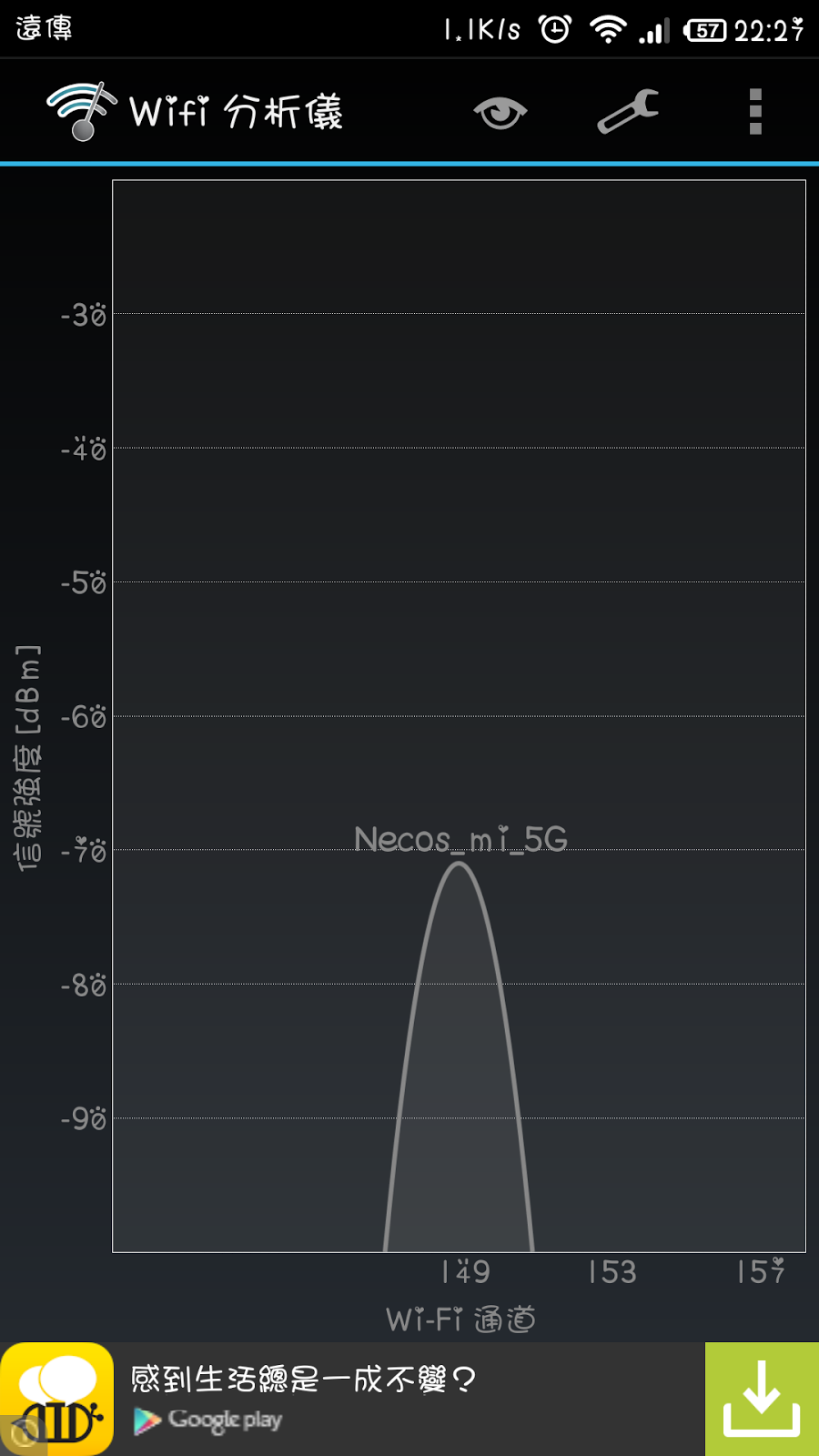

補一下WiFi 5G 訊號情形(米3),真的only you…

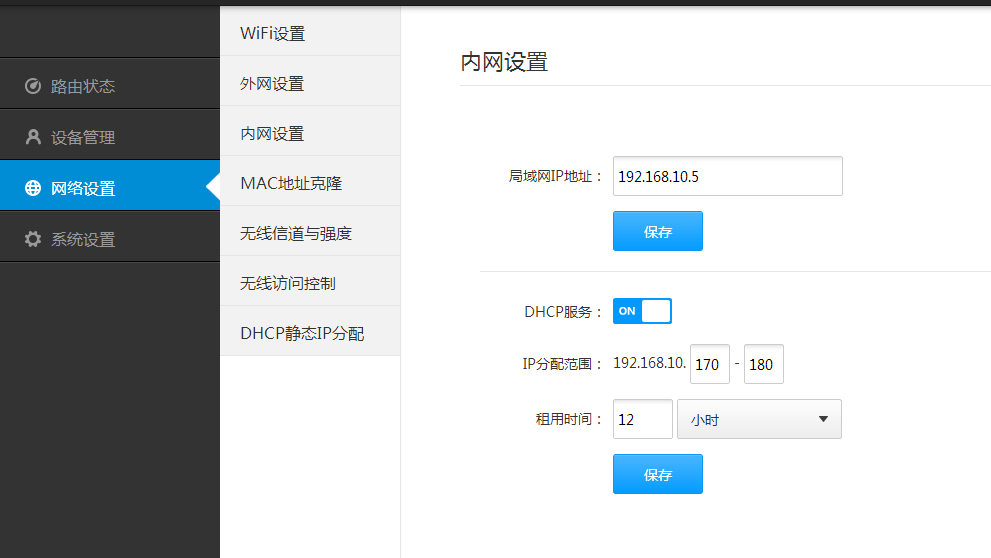

測速前先改一下網段…

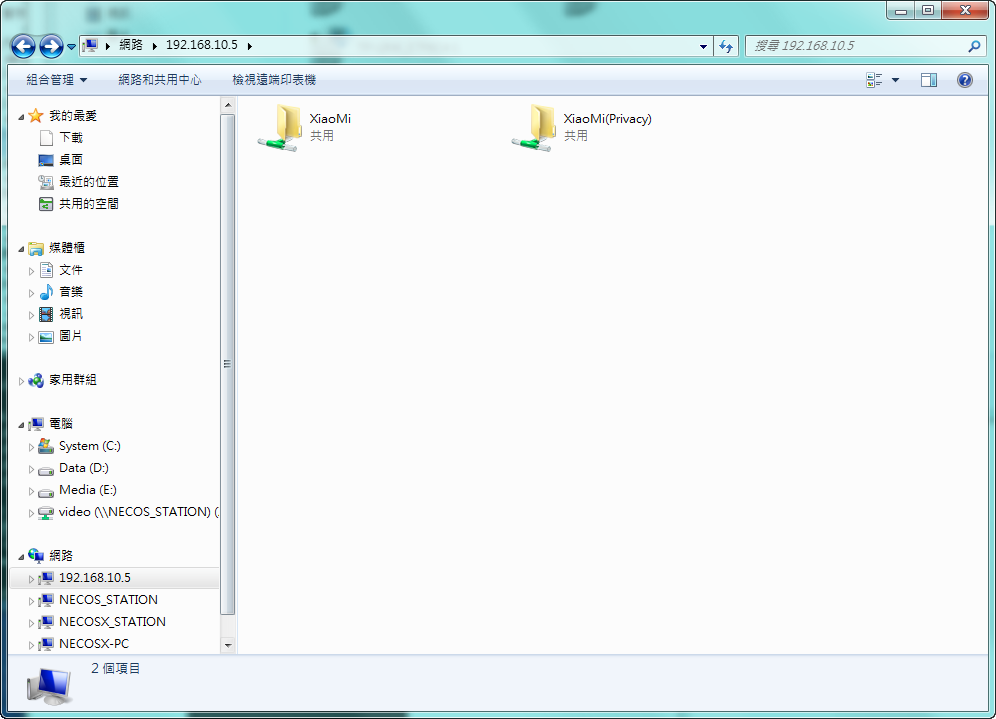

目前路由位置是192.168.10.5,到時會測網路連線速度…

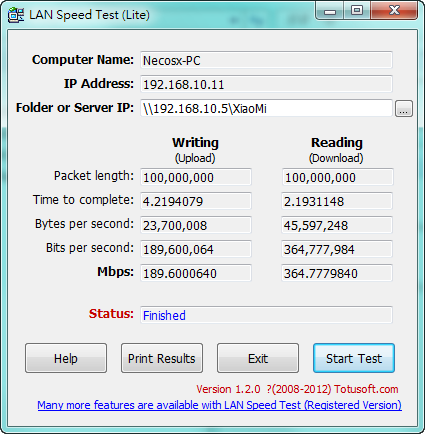

這是透過網路線連接所測得的讀寫速度,分別為讀364Mbps / 寫189 Mbps
(以100MB檔案大小進行測試)


蛤?看不懂 讀364Mbps / 寫189 Mbps 是多快?
那就看下張圖吧,應該就知道了


一部6.4G的影片,透過1G的網路設備架構,由小路由端傳到電腦上,
大概約2分半左右傳完,速度平均40-50MB/S左右…


有線部份比我家小白還快(DS111),對於要看影音等,絕對足以應付!

小米隨身 WiFi 剛好也在場,於是…上電腦!


這時小米隨身 WiFi 變成接收器了,分別為讀15Mbps / 寫22 Mbps
(以100MB檔案大小進行測試)


呃…看不懂?那下一張圖應該就可以知道了…


這個…呃…可能電腦風水不是很好,訊號比較差…


沒想到東搞西搞也用掉一天了,我是很按照坐息的,11點上床睡覺,早上八點繼續拼…

一早就很熱,所以先打搶一下?

不是啦!是拿測溫槍看一下路由,上蓋溫度大概在60-70度左右

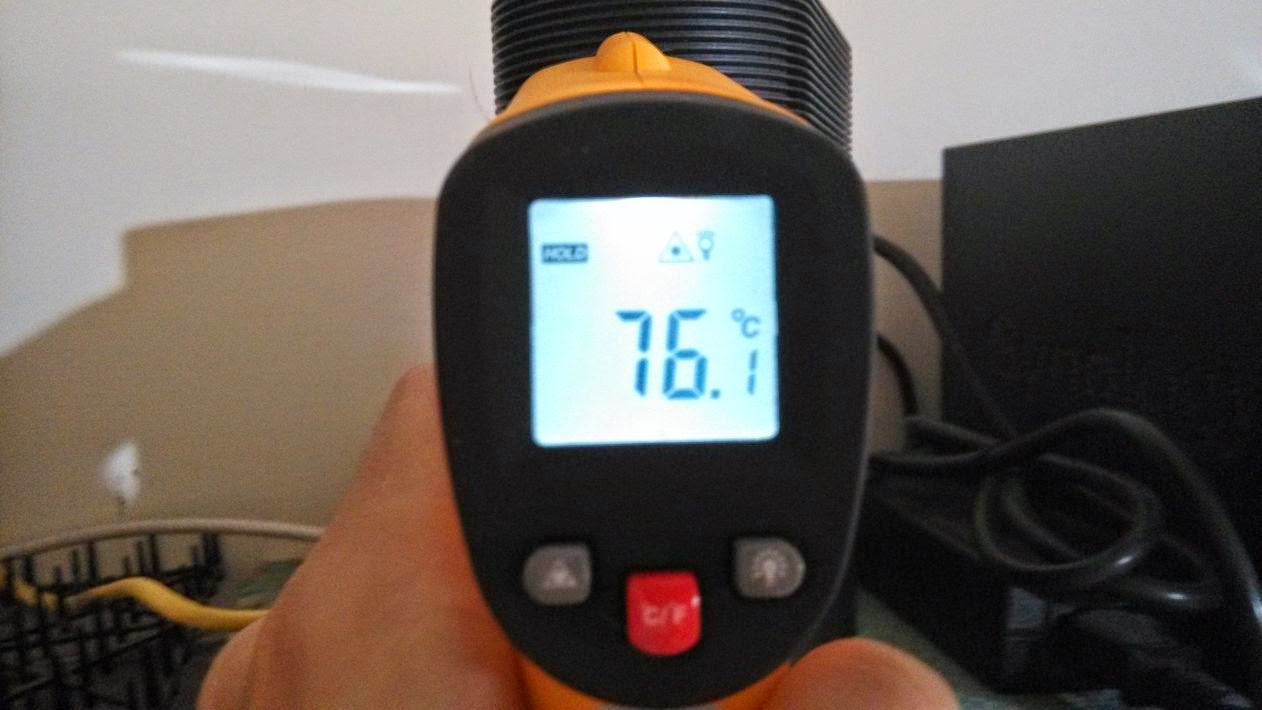

上蓋測得最高溫是:76.1度~
再開一槍!71.9度!

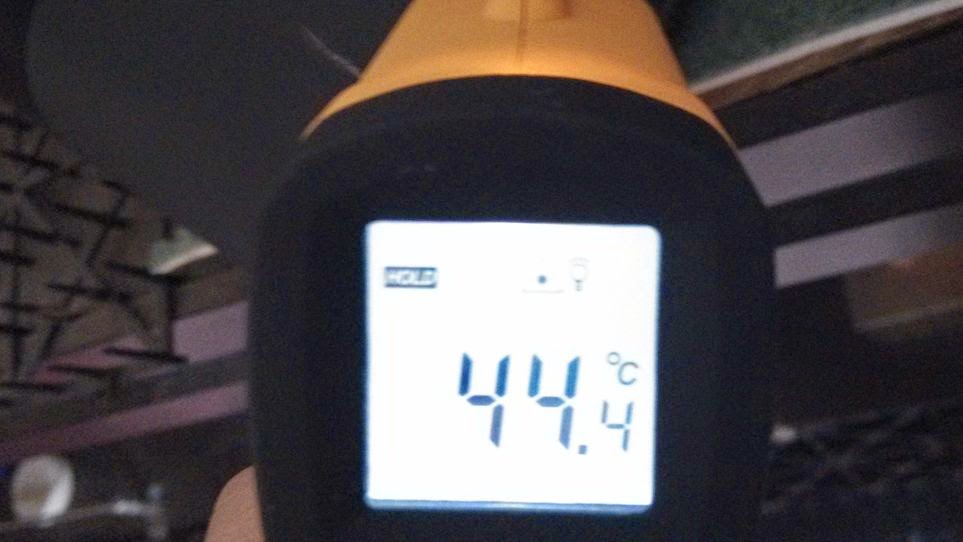

底部也來開槍!
44.4度…@@
底部溫度比較低,多半集中在上半部…

 好唄,開一下隔壁的路由一下40.3度,不過他是鐵殼,
散熱當然比較快一些…(落在40-45度)

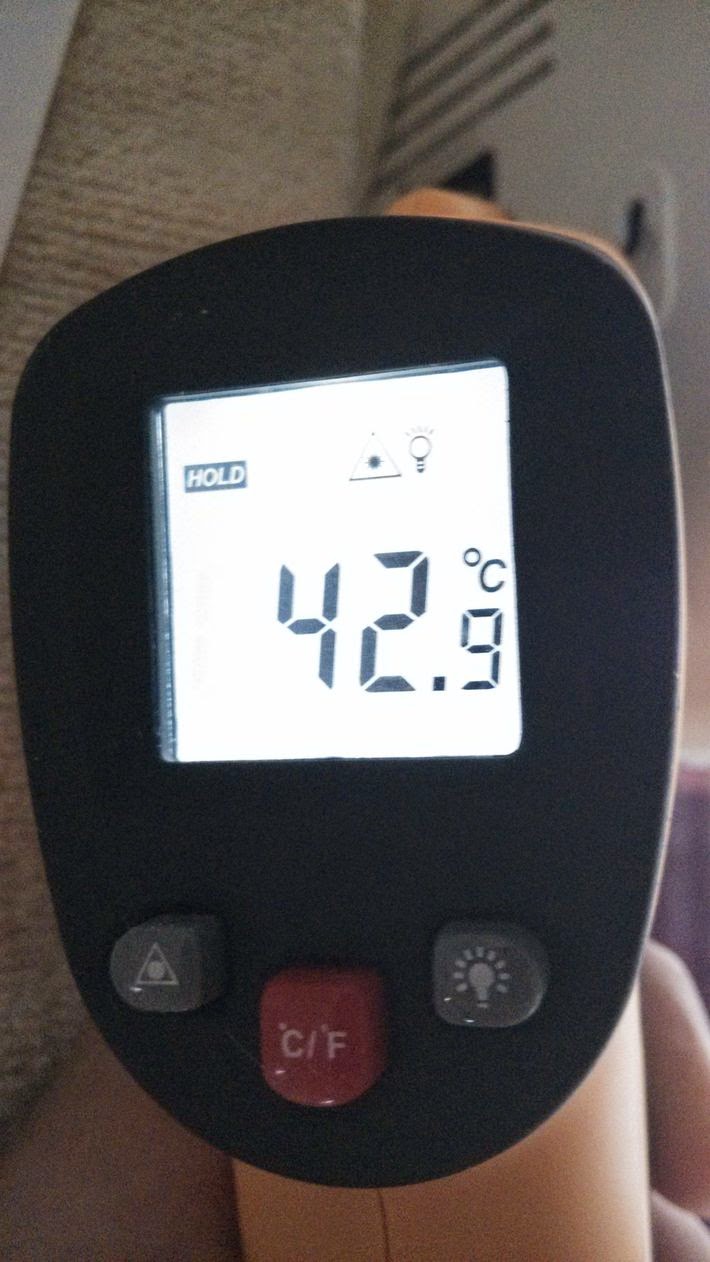

獨樂樂不如眾樂樂,大家都來來一槍吧,TP也來一下!
42.9度(也落在40-45度)


天氣太熱惹,沒有辦法,大家都是40度起跳,所以都是為發燒而生…


以上先供各位大大參考!待續…@@
